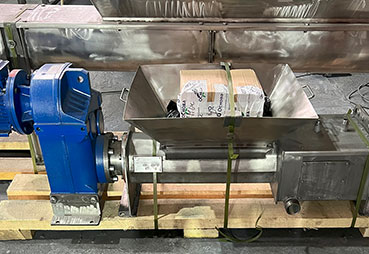

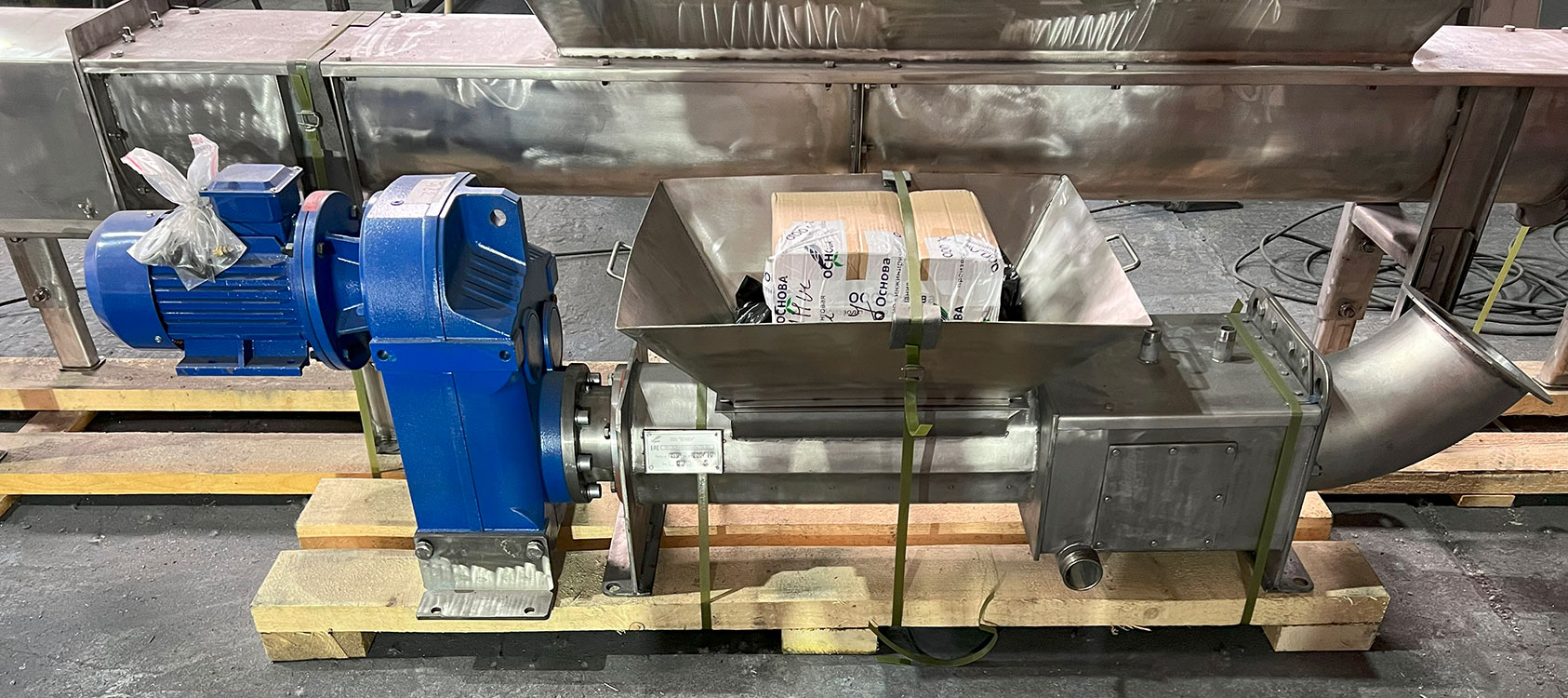

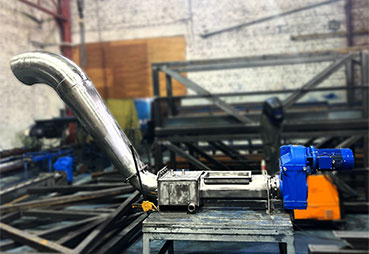

Шнековый пресс ПШ

Назначение изделия

Шнековый пресс ПШ предназначен для спрессовывания, отжима и транспортирования шлама, собираемого с канализационных сорозадерживающих устройств.

Описание конструкции

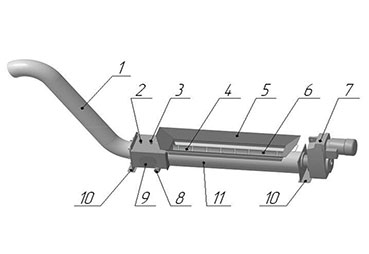

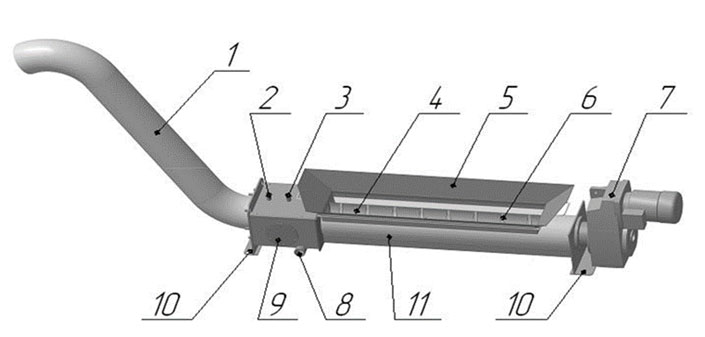

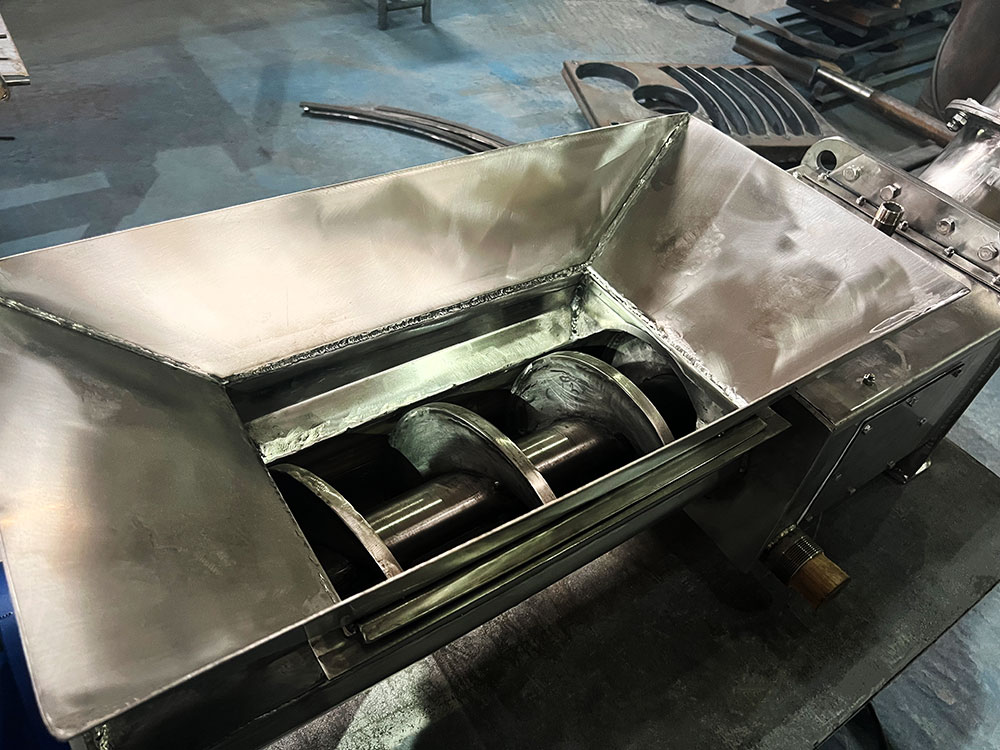

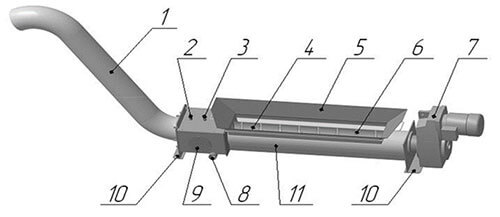

Конструкция пресса представляет собой транспортировочный шнек (поз. 6), находящийся в корпусе, установленном на опорах (поз. 10).

Корпус состоит из двух частей.

Первая часть (зона транспортировки) выполнена в виде трубы (поз. 11), с металлическими и пластиковыми направляющими вставками (поз. 4), на верхней части которых расположена ниша для установки приемного бункера (поз. 5).

Во второй части корпуса (зона отжима) расположен бункер отжима (поз. 9), имеющий вид десятигранника, на гранях которого выполнены отверстия для удаления жидкости, полученной в процессе отжима. Жидкость удаляется из полости пресса через дренажный патрубок (поз. 8).

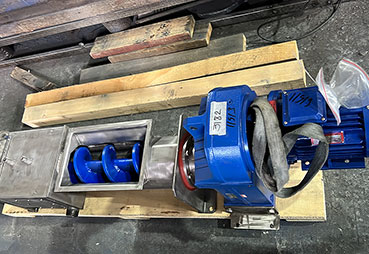

Транспортный шнек соединен с полым валом мотора-редуктора (поз. 7). Крепление мотора-редуктора к корпусу пресса выполнено через промежуточную буксу/муфту болтами.

К переднему фланцу корпуса пресса гайками закреплена труба сброса (поз. 1), предназначенная для уплотнения и транспортирования шлама.

Для промывки пресса подводится вода через штуцеры (поз. 2, 3), расположенные на его верхней крышке.

Описание работы

Шлам с канализационных сорозадерживающих устройств через загрузочный бункер попадает в корпус пресса и перемещается вращающимся шнеком. Это сопровождается уплотнением и отжимом в зоне пресса, до разгрузки в трубу сброса.

Для промывки пресса подводится вода через штуцеры, расположенные на его верхней крышке. Сброс воды осуществляется через дренажный патрубок, расположенный под днищем пресса.

Вращение транспортировочного шнека осуществляется мотор - редуктором.

Варианты исполнения

Шнековый пресс ПШ изготавливается из конструкционной или нержавеющей стали.

Особенности и преимущества

По заданию заказчика возможно комплектация шнекового пресса системой управления, имеющей функции одномоментного включения пресса при начале работы механизированных канализационных решеток, в том числе работающих с настраиваемым временным интервалом, индикацией нормальной работы оборудования, сигнализацией аварийной ситуации.
