Решетки механические канализационные РМУ-Б и РМУ-В предназначены для задерживания крупных фракций отбросов из сточной жидкости и выгрузки их на транспортирующее устройство.
Механические решетки применяются в системе очистных сооружений водопроводно-канализационного хозяйства.
Технические характеристики
| Наименование параметра, размеров, единицы измерения | Величина по типу исполнения | ||||
| РМУ-1Б,В | РМУ-2Б,В | РМУ-3Б,В | РМУ-4Б,В | РМУ-5Б,В | |
| Пропускная способность сточных вод, м3/час | 840 | 1660 | 2985 | 4170 | 5420 |
| Прозоры решетки, мм | по техническому заданию со стороны заказчика | ||||
| Габаритные размеры отбросов, мм | 100х100х100 | ||||
| Ширина канала в месте установки граблей, мм | 600 | 1000 | 1000 | 1500 | 2000 |
| Глубина канала, мм | 800 | 1000 | 2000 | 2000 | 2000 |
| Потребляемая мощность, кВт | 0,41 | 0,41 | 0,75 | 0,79 | 1,14 |
| При высоте сбрасывания 450 мм | |||||
| - длина L ,мм | 1100 | 1100 | 1450 | 1450 | 1450 |
| - ширина Б, мм | 950 | 1350 | 1350 | 1850 | 2350 |
| - высота Н, мм | 3030 | 3380 | 5500 | 5500 | 5500 |
| - Масса, не более, кг | 560 | 730 | 1250 | 1400 | 1630 |
| При высоте сбрасывания 1200 мм | |||||
| - длина L ,мм | 1100 | 1100 | 1450 | 1450 | 1450 |
| - ширина Б, мм | 950 | 1350 | 1350 | 1850 | 2350 |
| - высота Н, мм | 3780 | 4130 | 6250 | 6250 | 6250 |
| - Масса, не более, кг | 602 | 772 | 1292 | 1451 | 1672 |

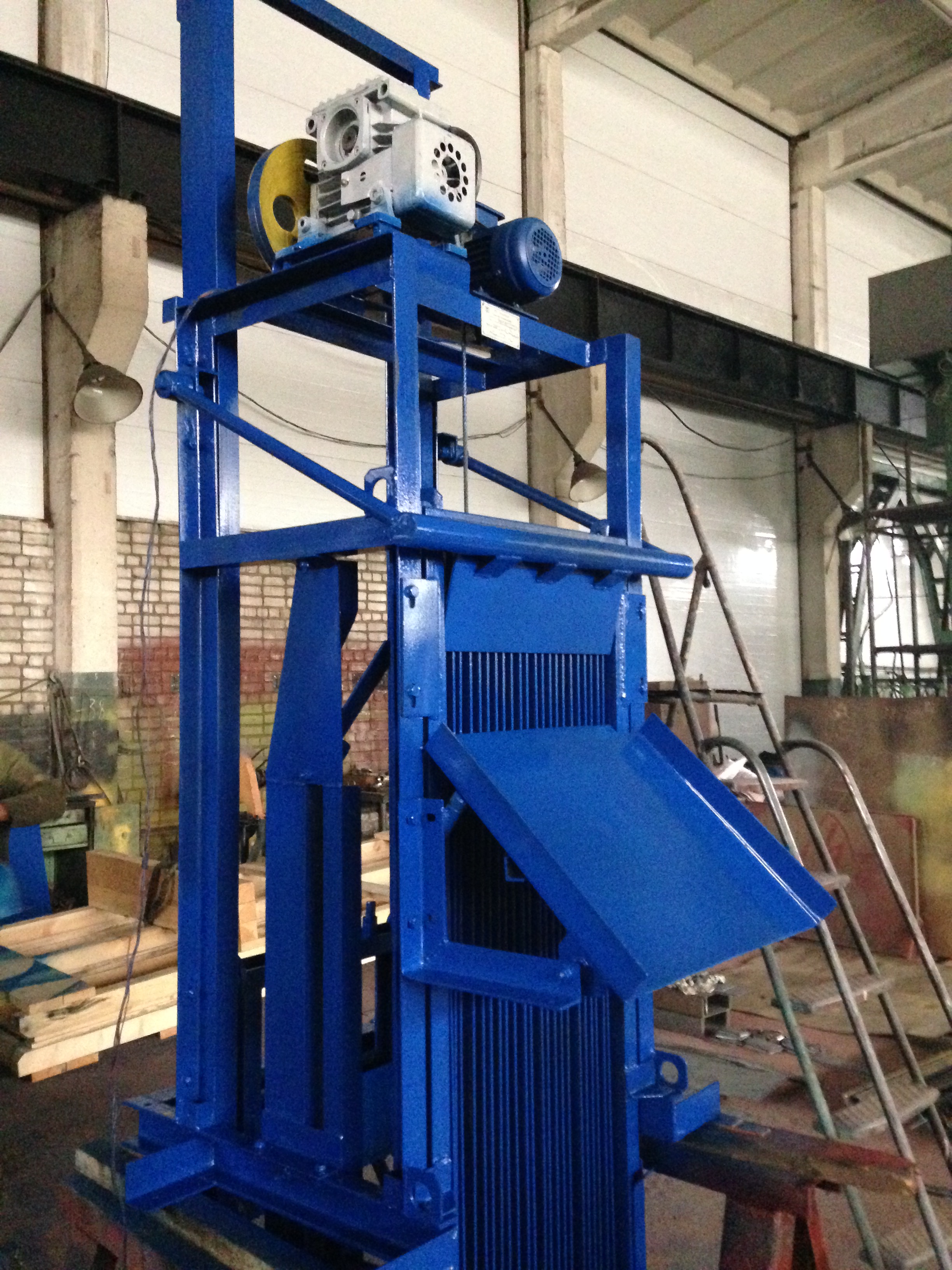

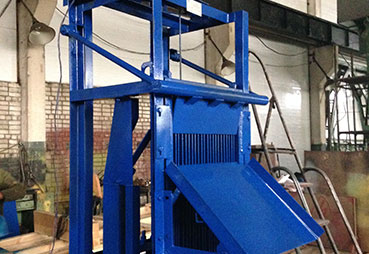

Общий вид Решетки представлен на рисунке 1. (в качестве примера изображена Решетка механическая РМУ 1б).
Устройство решетки
Решетка представляет собой сварной каркас (поз.1), на котором смонтированы основные сборочные единицы. Привод (поз.2) состоит из электродвигателя, редуктора, клиноременной передачи и барабана с тяговым тросом, соединенным с граблиной (поз. 3.) Для решетки РМУ-1Б применяется одно тросовая подвеска граблины. Граблина тягами соединена с кареткой (поз. 4), которая на роликах движется по стойкам (поз. 5). На левой стойке устанавливаются два конечных выключателя (поз.11,12), дающие команду электроприводу на реверс.
Описание работы механической части
Граблина, двигаясь вниз по направляющим (поз.6), в крайнем нижнем положении заходит зубьями в прозоры решетки (поз.7), забирает накопившиеся отходы и, поднимаясь вверх, подает их к сбрасывателю (поз.8). Пластины сбрасывателя счищают с зубьев граблины отбросы на лоток склиза (поз.9). После заданного выстоя в верхнем крайнем положении подается команда на холостой ход. Граблина по направляющим возвращается в рабочее положение. Затем цикл работы решетки повторяется.
Варианты исполнения механических решеток
Возможно изготовление как из конструкционной, так и из нержавеющей стали.Изготавливаются модели как под стандартные размеры каналов, так и под любой канал с требуемым прозором индивидуально.
Комплектация шкафом управления по заданию Заказчика.
Особенности и преимущества
Прочная конструкция механической решетки РМУ с легкостью демонтируется для ремонта или замены, проста в обслуживании и эксплуатации.
