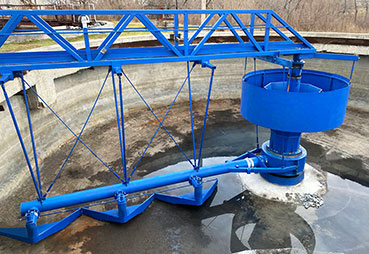

Илосос вторичного радиального отстойника РВ

Основными узлами илососа являются: мост, центральная опора, состоящая из основания, блока направляющих и конуса, камера вращающаяся, шпиль, трубы илоприемные, сосуны, тележка приводная, отражающий цилиндр, токоприемник, система управления.

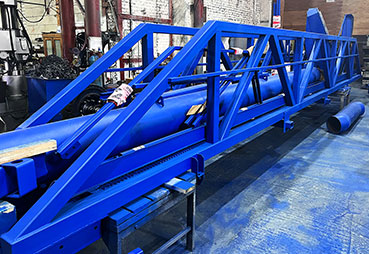

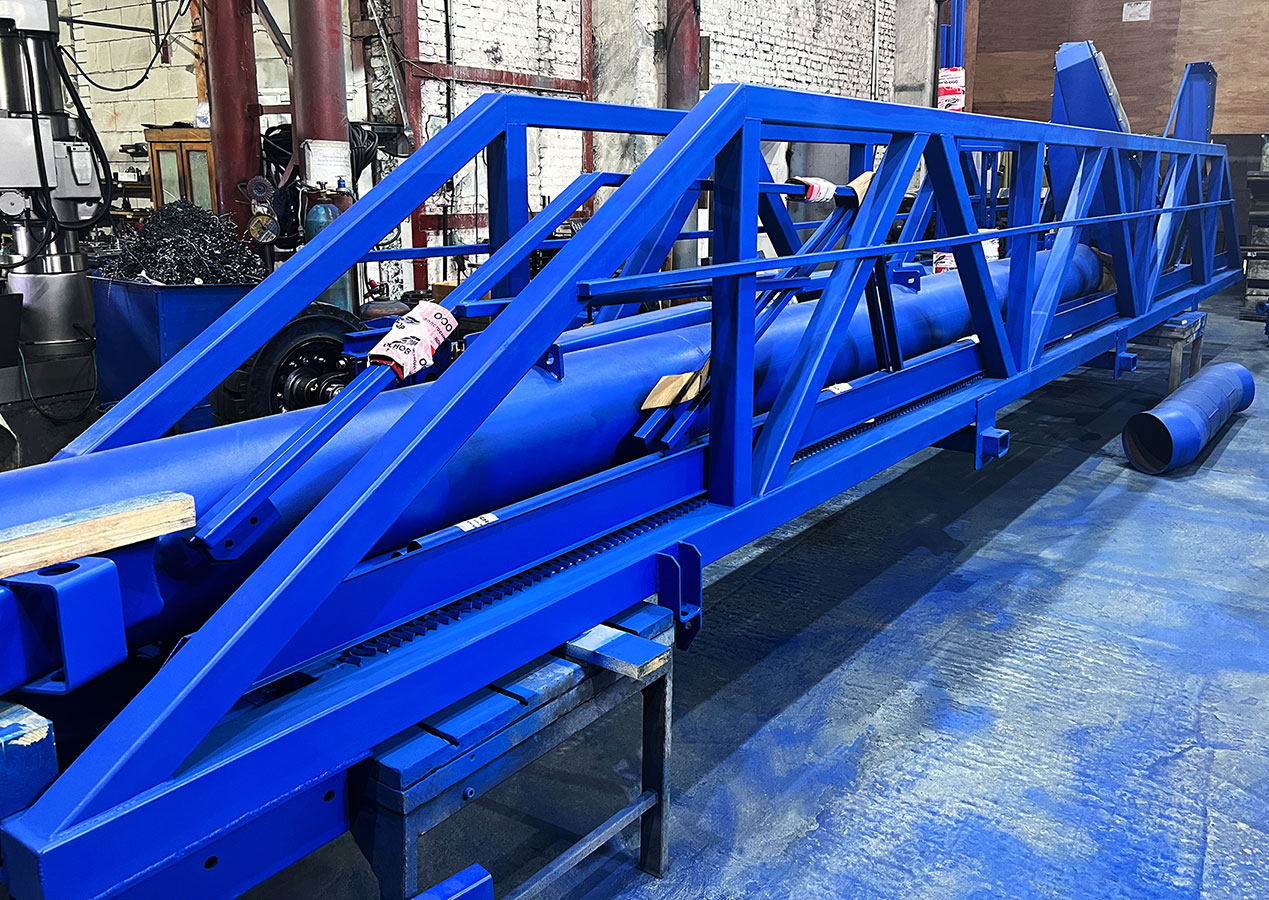

Мост – жесткая сварная конструкция, исключающая прогиб и скручивание. К периферийной части моста крепится тележка приводная с ведущим и ведомым колесами. Другим концом мост свободно устанавливается на сферическую опору шпиля, что дает мосту возможность свободно следовать по неровностям беговой дорожки и нивелировать ее перепады по высоте. По верху моста устроен проход с ограждением к центральной опоре и токоприемнику.

Центральная опора илососа устанавливается над подводящим каналом отстойника и фиксируется к его дну. На центральную опору установлен шпиль с подшипниковым узлом, служащий для опоры моста.

Сосуны закреплены на илоприемной трубе с возможностью регулировки относительно днища отстойника. Входные отверстия сосунов обращены в сторону вращения илососа. Каждый сосун оснащен регулирующей задвижкой и трубой взятия проб, что позволяет оптимально настроить расход ила. Управление происходит непосредственно с моста илососа.

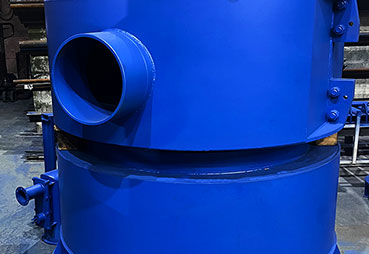

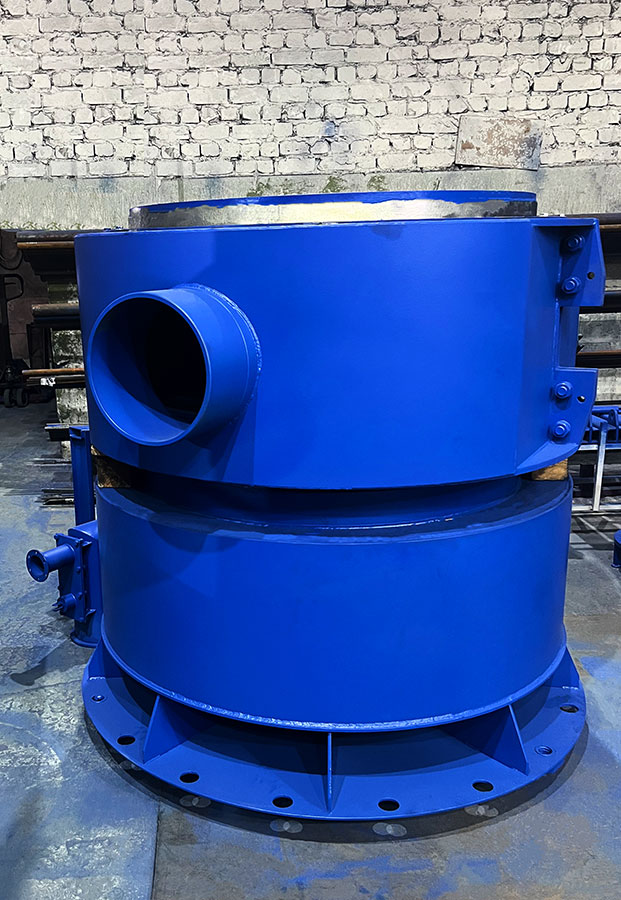

Труба илоприемная крепится фланцем через вилку к камере вращающейся и тягами к мосту, а в случае использования двух или четырехтрубного илососа – к платформе.

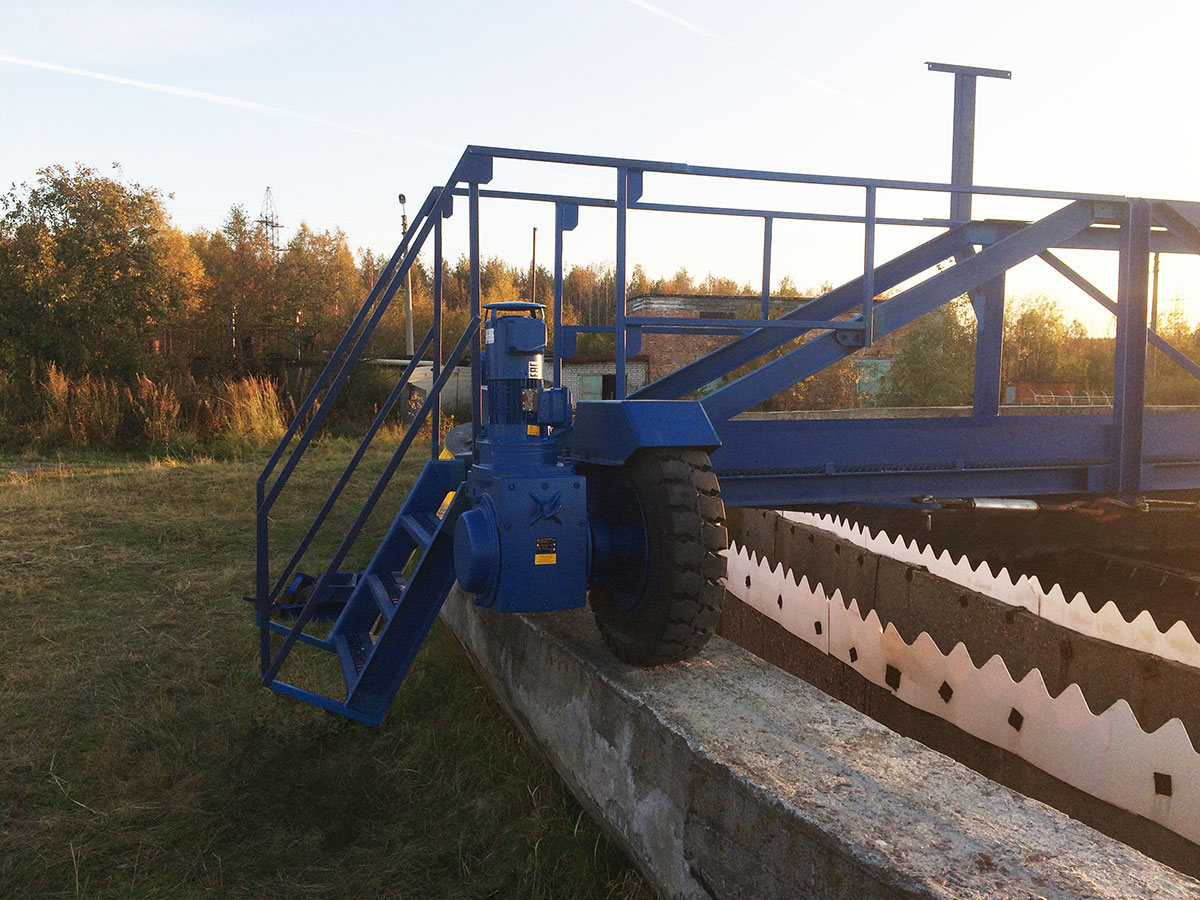

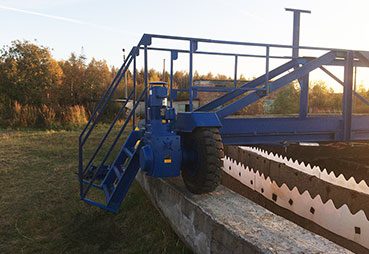

Тележка приводная – сварная конструкция, изготовленная для большей жесткости из гнутого листового металла, на которой установлен мотор-редуктор, два колеса для перемещения моста по беговой дорожке. Тележка приводная имеет возможность регулировки положения, как вдоль моста, так и угла поворота колес относительно радиуса отстойника.

Токоприемник кольцевой с верхним подводом кабеля установлен на шпиле илососа над центральной опорой. Токоприемник служит для подвода электропитания кабелем от неподвижного источника к мотор-редуктору тележки беговой и другим потребителям.

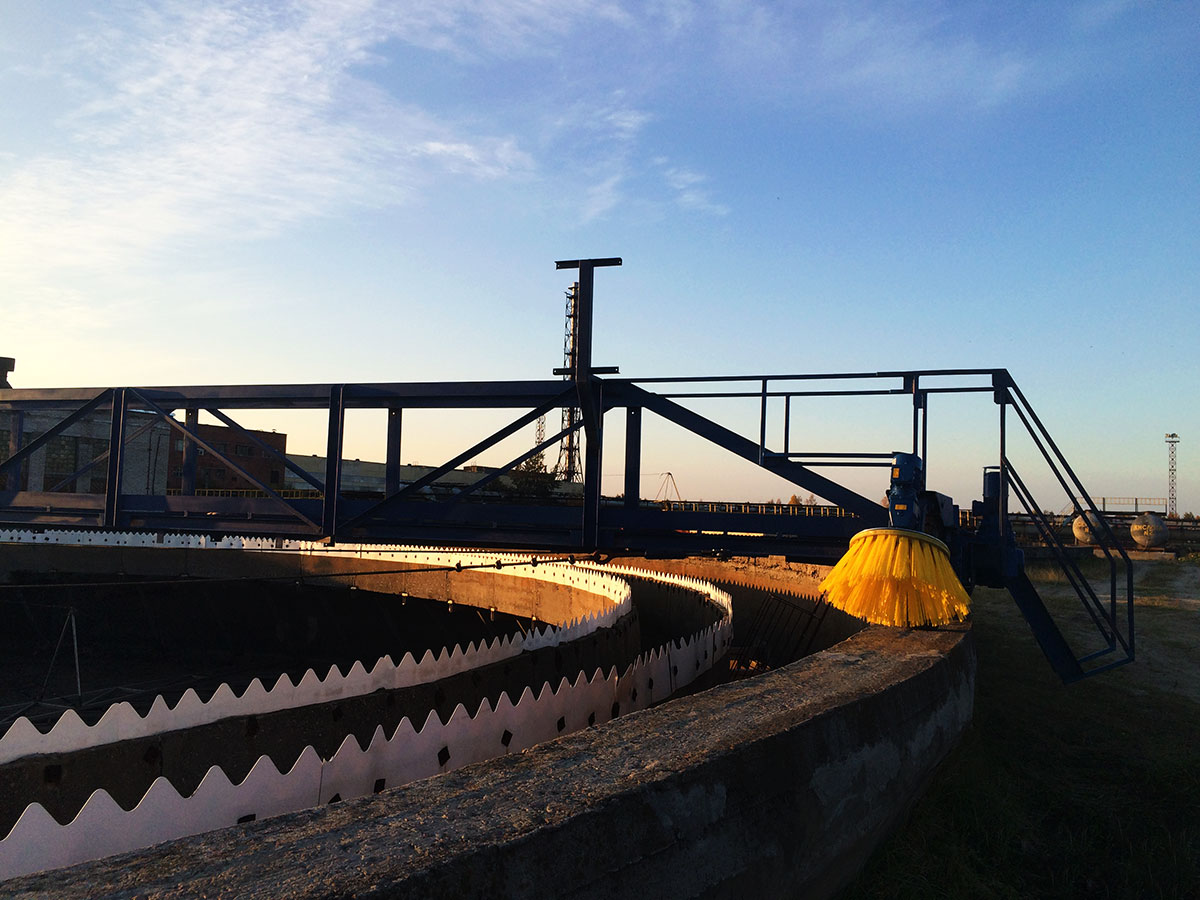

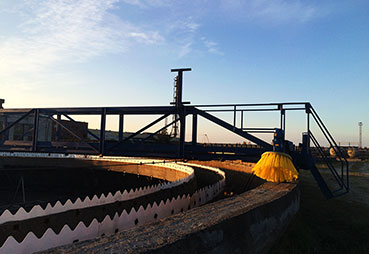

Снегоочиститель предназначен для уборки снега с поверхности беговой дорожки. Снегоочиститель состоит из сварной рамы, мотор-редуктора и вала со щеточной насадкой. Устанавливается на раме тележки приводной над беговой дорожкой.

Очиститель лотков и переливной кромки предназначен для очистки переливной кромки и лотков от грязи и ила. Состоит из неподвижной сварной рамы, подвижной сварной рамы с установленными мотор-редуктором и валом с набором щеток. Регулировка высоты щетки осуществляется с помощью винта с трапецеидальной резьбой. Прижим щетки осуществляется за счет перевеса пригруза на требуемую сторону и дополнительно фиксируется винтом.
