Дробилка отходов ДО предназначена для безопасного измельчения твердого крупного мусора, извлекаемого механическими решетками из каналов сточных вод, до размеров пригодных для эффективной дальнейшей переработки.
Технические характеристики
Основные технические данные и габаритные размеры приведены в таблице 1.
| № | Наименование параметра | Единица измерения | Величина |
| 1 | Длина загрузочного окна бункера | мм | 795 |
| 2 | Ширина загрузочного окна бункера | мм | 597 |
| 3 | Мощность | КВт | 2.2 |
| 4 | Частота вращения выходного вала | об/мин | 64 |
| 5 | Габаритные размеры, Длина Ширина Высота | мм | 1223 597 477 |
Описание конструкции

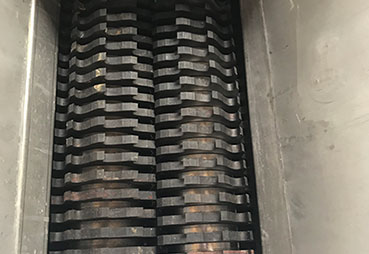

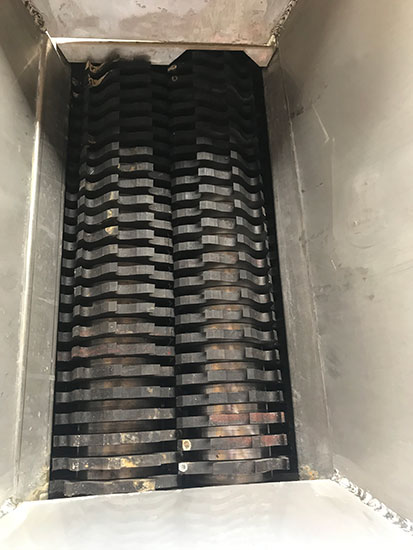

Ведущий ротор дробилки состоит из вала и надетых на него ножей-фрез, разделенных проставками. Фрезы на роторе расположены так, чтобы входить в промежутки между фрезами на ведомом роторе, образуя рабочие органы дробилки. Аналогично устроен ведомый ротор. Каждый ротор дробилки опирается на два подшипника. Подшипники установлены в подшипниковых узлах в торцевых корпусах. Корпуса подшипниковых узлов герметизированы со стороны фрез специальными уплотнениями.

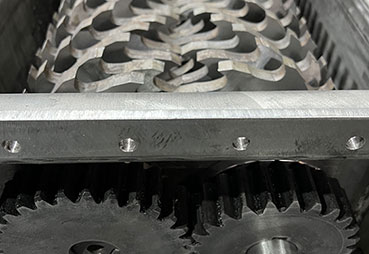

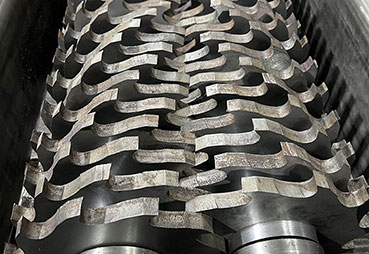

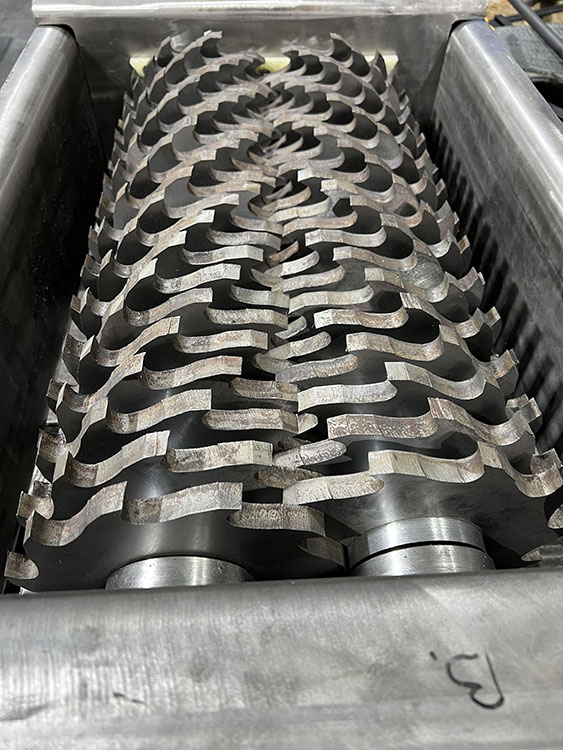

Ножи имеют звездообразную форму, изготовлены из специального сплава, обеспечивающего высокую износостойкость. Рабочая поверхность на каждом ноже расположена под строго определенным углом относительно вала так, что при наборе ножей в единый пакет на валу рабочие поверхности ножей образуют винтовую линию. Такая конфигурация режущих поверхностей облегчает измельчение крупных фрагментов отходов.

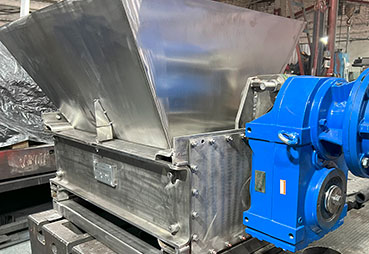

Корпус дробилки собран из торцевых корпусов и стенок, стянутых между собой по торцам винтами. В торцевых установлены подшипниковые узлы опор. После установки подшипники закрываются крышками.
Корпус позволяет монтировать дробилку, как на фундаменте, так и на специальных рамах для встраивания в технологические линии.

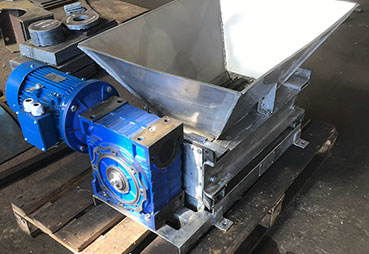

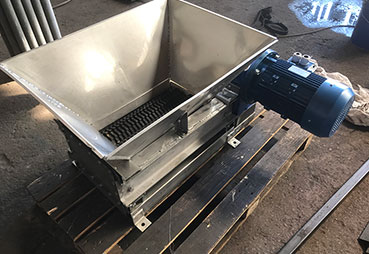

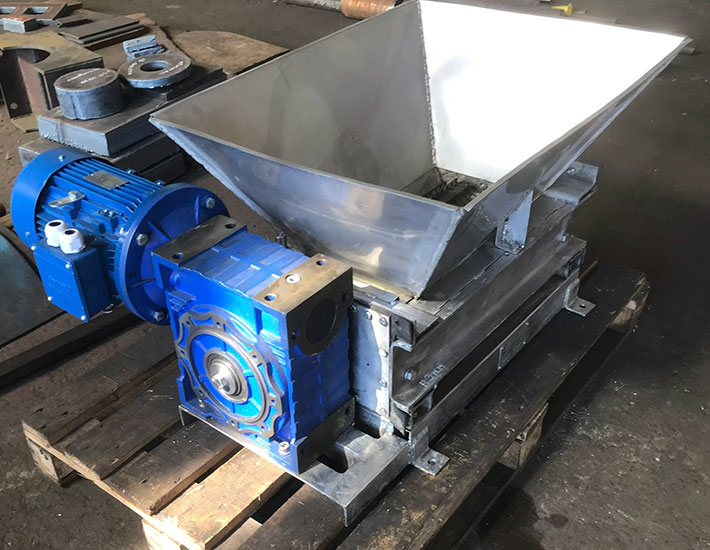

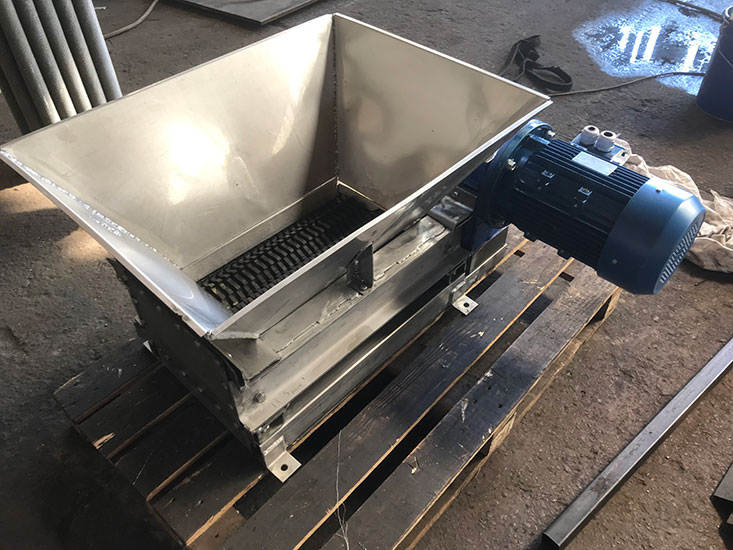

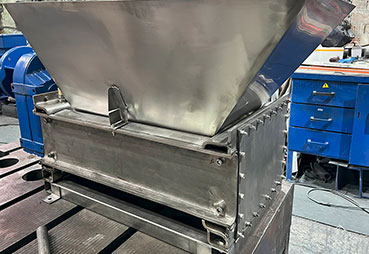

На верхнем торце корпуса дробилки установлен загрузочный бункер.
Описание работы
Измельчаемое сырье небольшими порциями, загружается, в предварительно выведенную на рабочие обороты дробилку, сверху. Сырье захватывается, вращающимися навстречу друг другу на ведущем и ведомом валах, ножами и измельчается. Измельченное сырье падает через нижнее выгрузочное окно.
Особенности и преимущества
Размерный ряд и производительность выбираются исходя из требований заказчика.
Режущие фрезы (и при необходимости конструкции барабана) подбираются индивидуально, учитывая характер измельчаемых отходов.
Возможно изготовление корпуса как из конструкционной, так и из нержавеющей стали.
Простота и надежность конструкции. Дробилка ДО не требует при монтаже и эксплуатации никаких специальных навыков.
