Назначение
Автоматизированная система управления предназначена для автоматизации работы оборудования, контроля и своевременного реагирования на различные ситуации.
Основная задача таких систем заключается в повышении эффективности работы оборудования, оптимизации расходов и увеличении производительности.
Описание
Система управления оборудованием на предприятиях водоочистки представляет собой структуру, состоящую из:
- шкафа управления;
- пульта дистанционного управления;
- датчиков и исполнительных элементов.

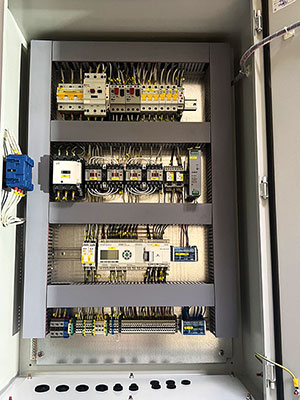

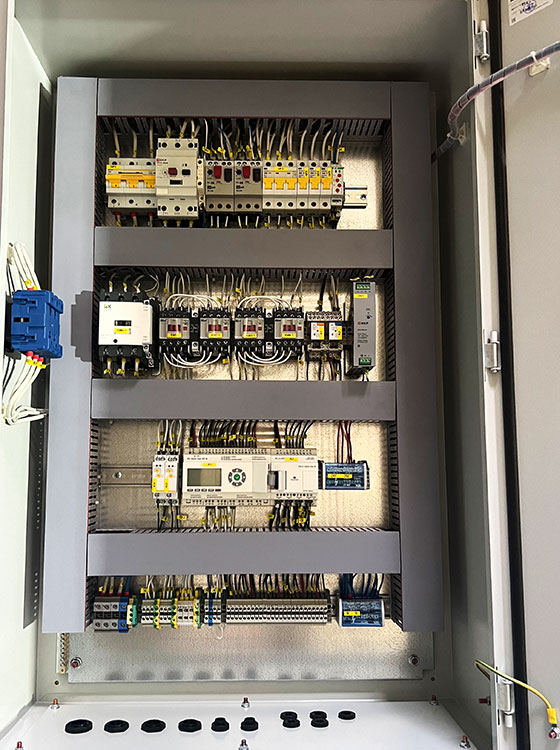

Шкаф управления, обеспечивает полный контроль работы оборудования, а также постоянный сбор сигналов с датчиков и устройств обеспечивающие корректную работоспособность оборудования.
Для контроля вводного напряжения, токовых нагрузок на электродвигателях, механических перегрузках и т.д., используются различные электромеханические устройства безопасности. Так же для дополнительного обеспечения работоспособности и сохранности оборудования используются частотные преобразователи «ПЧ».

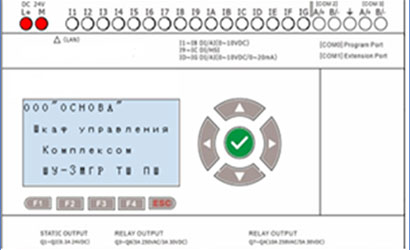

Основным модулем управления, является программируемый контроллер обеспечивающий прием входных сигналов управления и защиту аппаратуры, обработку и выдачу выходных управляющих сигналов в соответствии с программой.

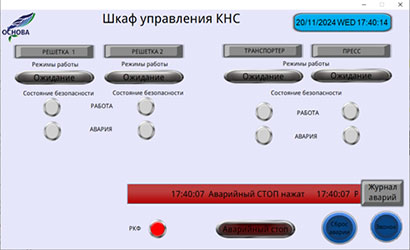

Для удобства эксплуатации комплекса и визуализации технических процессов, может использоваться сенсорная панель оператора. Данное устройство отслеживает состояние оборудования, контролирует систему безопасности и в случае возникновения аварийных ситуации, сигнализирует о конкретной причине аварийной остановки, а также ведет архив аварийных происшествий.
В зависимости от требований, при помощи сенсорной панели оператора возможно контролировать любые технологические процессы.
Система управления ШУ на базе контроллера легко встраивается в единую удаленную диспетчерскую сеть, что позволяет контролировать работу оборудования удаленно.

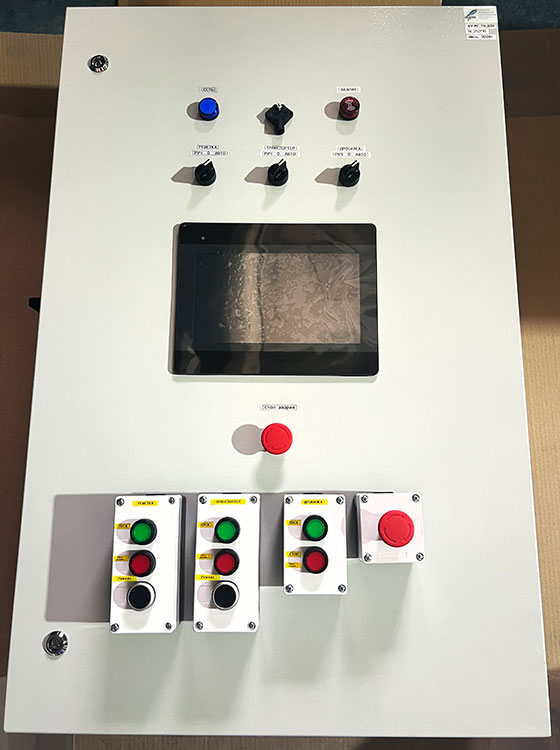

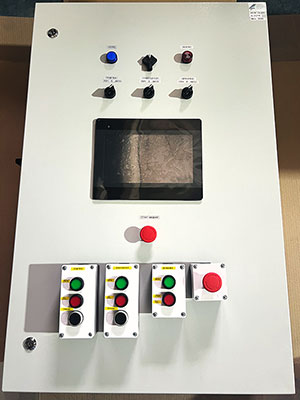

Для удобства работы обслуживающего персонала может использоваться пульт дистанционного управления, который позволяет контролировать аварийные ситуации и осуществлять переключение основных режимов работы систем.
Исполнительный механизм — устройство в системе автоматического регулирования и управления, непосредственно осуществляющее механическое перемещение регулирующего органа объекта управления:
- бесконтактные датчики — обеспечивают контроль работы оборудования;
- датчики тока, напряжения — обеспечивают контроль напряжения сети;
- гидростатические, ультразвуковые, кондуктометрические датчики уровня воды — обеспечивают контроль уровня воды в канале.

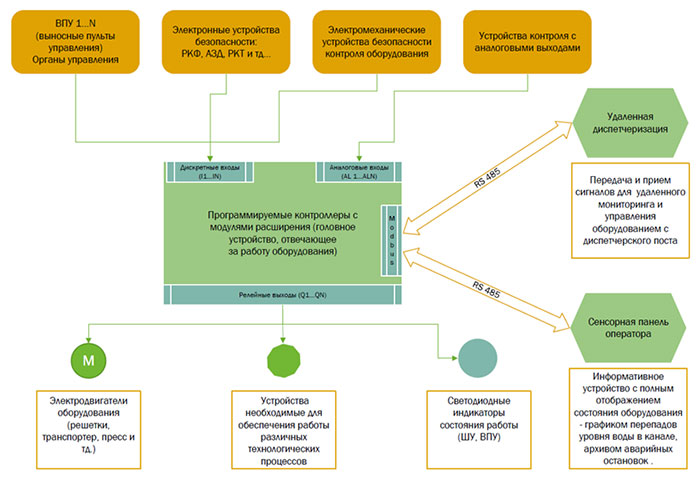

Блок-схема автоматизации управления работой оборудования
При использовании современных электронных устройств, используемых для управления и контроля автоматизированных процессов в промышленности, достигается точное и эффективное управление различными операциями, что в свою очередь обеспечивает оптимальную производительность и безопасность.
