Технические характеристики
| Наименование | Нормы по типоразмерам | ||||||||||
| МФМ 1,5х1,9Ц | МФМ 1,5х2,8Ц | МФМ 1,5х3,7Ц | МФМ 3х2,8Ц | МФМ 3х3,7Ц | МФМ 3х4,6Ц | ||||||
| МФБ 1,5х1,9Ц | МФБ 1,5х2,8Ц | МФБ 1,5xЗ,7Ц |
МФБ 3x2,8Ц | МФБ 3x3,7Ц | МФБ Зx4,6Ц | ||||||
| Производительность, тыс. м3/ч | 0,35 | 0,5 | 0,65 | 1,2 | 1,6 | 2 | |||||
| Размеры ячеек сеток: | |||||||||||
| фильтрующей, мкм х мкм | 40x40 | 40x40 | |||||||||
| поддерживающей, мм х мм | 2x2 | 2x2 | |||||||||
| Рабочее давление воды в промывном устройстве, Мпа (кгс/см 2) |
0,15-0,3 (1,5-3) |
0,15-0,3 (1,5-3) | |||||||||
| Площадь фильтрации, м2 | 3,75 | 5,6 | 7,5 | 13 | 17,5 | 22 | |||||
| Диаметр барабана, мм | 1500 | 3000 | |||||||||
| Длина барабана, мм | 1890 | 2806 | 3720 | 2806 | 3720 | 4636 | |||||
| Габаритные размеры, мм, не более: | |||||||||||
| - длина | 3400 | 4100 | 5040 | 4600 | 5500 | 6400 | |||||
| - ширина | 1650 | 1650 | 1650 | 3000 | 3000 | 3000 | |||||
| - высота | 2600 | 2600 | 2600 | 4100 | 4100 | 4100 | |||||
| Общая масса, кг, не более | 1970 | 2240 | 2450 | 4200 | 4600 | 4960 | |||||
Для предварительной механической очистки поверхностных вод водоочистных станций, а также очистки и доочистки сточных вод очистных сооружений применяются микрофильтры.
В зависимости от требуемой степени очистки и условий применения микрофильтры оснащаются сетчатым полотном с ячейками различного размера и дополнительно могут оборудоваться бактерицидными лампами.
Микрофильтры устанавливают в камерах, снабженных переливной стенкой, которая обеспечивает постоянный уровень воды в камере.
В зависимости от производительности микрофильтры для очистных сооружений и водоочистных станций изготавливаются различных типоразмеров.
Микрофильтры МФМ
МФМ предназначены для механической очистки городских сточных вод и в системах доочистки сточных вод перед фильтром с зернистой загрузкой. Применяются на очистных сооружениях.
Микрофильтры МФБ
МФБ предназначены для предварительной очистки поверхностных вод, содержащих планктон, и применяется на водоочистительных станциях.
Микрофильтры МФБ оснащены бактерицидными лампами для уменьшения биологического обрастания поверхности фильтрующих сеток.
Устройство и принцип работы

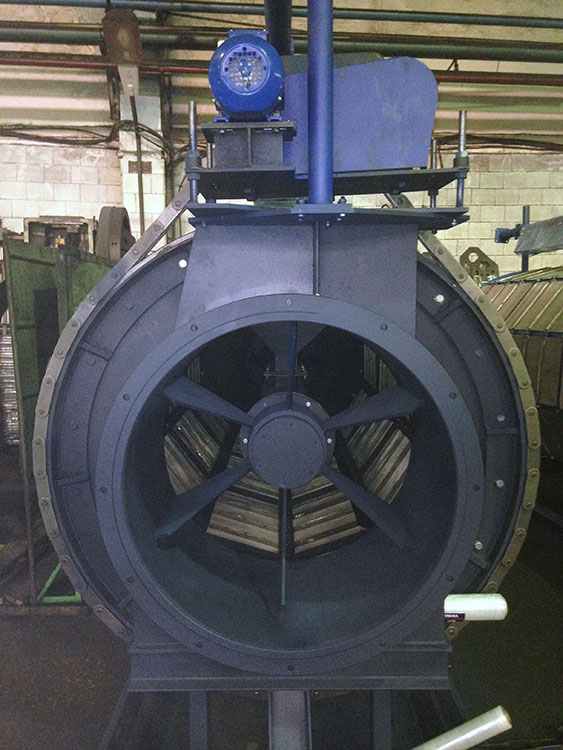

Основной частью микрофильтра является барабан поз.1 с закрепленными на нем рамками поз. 2 с сетчатыми фильтрующими элементами. Крепление рамок к барабану осуществляется с помощью полос поз.3 и прижимов поз.4, болтами поз.5. барабан состоит из 2 секций (для микрофильтров диаметром 1500 мм) и из 4 секций (для микрофильтров диаметром 3000 мм), имеющих разъемы в продольном направлении. Секции представляют собой сварную конструкцию из уголков и швеллеров. Наружная поверхность секции барабана оклеена губчатой резиной, что обеспечивает прилегание рамок к поверхности барабана, исключает проход воды мимо сетчатых элементов. К торцу барабана крепятся звездочка поз.16, диск поз.6, в центральных отверстиях, которых установлены и закреплены подшипники скольжения поз.7, 8. Опорами подшипников скольжения являются центральная труба поз.9, заглушенная с одной стороны и входная труба поз. 10. Опоры подшипников установлены на рамах поз.11, 12, которые имеют отверстия для крепления их к фундаменту. В центральной трубе имеются вырезы прямоугольной формы. К фланцам трубы над вырезами крепятся один или два (в зависимости от типоразмера) бункеры поз.13,14.
Вращение барабана осуществляется от привода, который состоит из мотор-редуктора поз.17 и цепной передачи. Звездочка поз.19 цепной передачи закреплена на тихоходном валу редуктора. Над барабаном установлено промывное устройство поз.18. Промывное устройство представляет собой трубопровод с закрепленными на нем разбрызгивателями поз.2 и отражательными пластинами поз.5 и 7. Количество пластин зависит от типоразмера микрофильтра.
Промывное устройство закреплено на кронштейнах поз.26, 27. Подача воды в промывное устройство регулируется через вентиль запорный поз.22. Электроуправление микрофильтром осуществляется со шкафа поз.31.
5.2 Принцип действия микрофильтра состоит в следующем: обрабатываемая вода непрерывно поступает через входную трубу в барабан, фильтруется через сетчатые фильтрующие элементы и поступает в камеру, откуда через водослив поступает на последующие сооружения. При прохождении воды через сетчатые фильтрующие элементы на внутренней поверхности сетки задерживаются загрязнения, которые смываются струями воды из разбрызгивателей промывного устройства, попадают в бункер и далее по центральной трубе сбрасываются в канализацию. Вращение барабана и промывка сетчатых фильтрующих элементов производится непрерывно.
Купить микрофильтры МФБ и МФМ
Данное оборудования высокого качества за приемлемую стоимость предлагает непосредственный производитель – ООО «Основа». Итоговая цена зависит от типа выбранного оборудования. ООО «Основа» может осуществить доставку, погрузочно-разгрузочные работы, а также монтаж микрофильтра на объекте Заказчика.
