Назначение
Насосы плунжерные серии НП-28/50 — типовые решения, разработанные для перекачивания осадка из отстойников на очистных канализационных станциях.
Технические характеристики
| Наименование параметра | Ед. изм. | НП-28 | НП-50 |
| Производительность | м3/ч | 28 | 50 |
| Полный напор | МПа | 0,3 | 0,3 |
| Высота всасывания | м | 7 | 7 |
| Число плунжеров | 2 | 4 | |
| Диаметр плунжера | мм | 230 | 230 |
| Наибольший ход плунжера | мм | 150 | 150 |
| Число оборотов вала | об/мин | 42 | 42 |
| Мощность электродвигателя | кВт | 5,5 | 11 |
| Число оборотов электродвигателя | мм | 1500 | 1500 |
| Условный проход коллекторов | мм | 150 | 150 |
| Габаритные размеры, не более | |||
| - длина | мм | 2132 | 3304 |
| - ширина | мм | 1445 | 1445 |
| - высота | мм | 1335 | 1335 |
| Масса, не более | кг | 980 | 1730 |
Описание конструкции

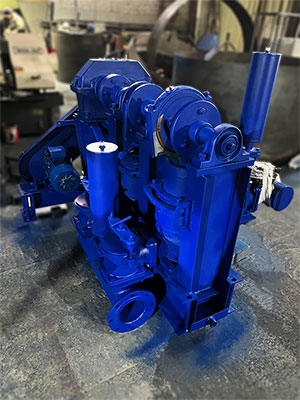

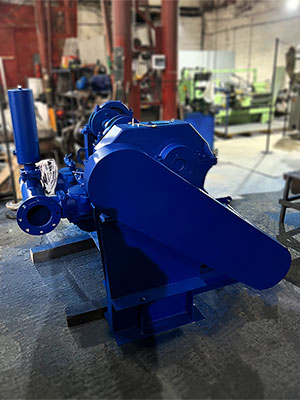

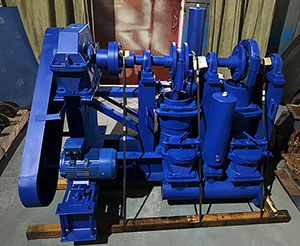

Конструктивно насос представляет из себя 2 или 4 корпуса, установленных на общей сварной раме, соединенных нагнетающим и всасывающим коллекторами. На коллекторах установлены воздушные колпаки с вакуумметром и манометром.
На стойках рамы смонтированы подшипники вала. На валу насажены попарно диски с зажатыми между ними эксцентриками. При изменении эксцентриситета изменяется ход поршня.
Эксцентрики связаны с шатунами, которые приводят в движение поршни цилиндров.
Эксцентрики взаимно расположены под углом 90º, эксцентриситет переменный от 0 до 75 мм.
Для сглаживания колебаний давления на всасывающем и нагнетательном коллекторах предусмотрены воздушные колпаки. Так как в эксцентрике имеются 5 конических отверстий под штифт, возможны 5 различных ходов поршня в пределах от 0 до 150 мм.
При передаче крутящего момента от вала насоса к эксцентрику возникает усилие, действующее на срез конического штифта, являющегося одновременно ограничителем мощности. При заклинивании поршня цилиндра конический штифт срезается, предохраняя детали насоса от поломки и мотор-редуктор от перегрузки.
Описание работы
Работа насоса осуществляется в результате перемещения плунжера внутри цилиндра рабочей камеры.
За счет изменения плунжером объема рабочей полости внутри цилиндра возникает по очереди разрежение или повышение давления (в зависимости от направления движения плунжера). В результате обеспечивается перемещение рабочей среды внутрь камеры под воздействием разрежения или из камеры под воздействием повышенного давления.
Направление подачи рабочей среды регулируется при помощи впускного и выпускного клапанов.
Особенности и преимущества
- Стандартная конструкция, пригодная к установке на существующие сооружения.
- Простота в управлении и установке.
- Возможность регулировки всасывающего усилия.
- Легкость ремонта и доступность запчастей.
- Возможно изготовление как классической конструкции с клиноременной передачей, так и с мотор/редуктором.
