Щитовые затворы

Затворы щитовые предназначены для перекрытия и регулирования потоков жидкости.

Типы щитовых затворов:

  • для открытых каналов;
  • глубинные;

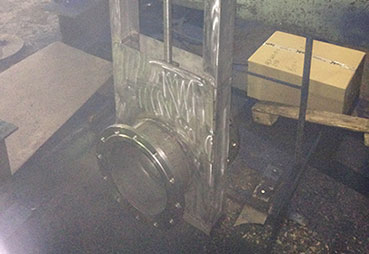

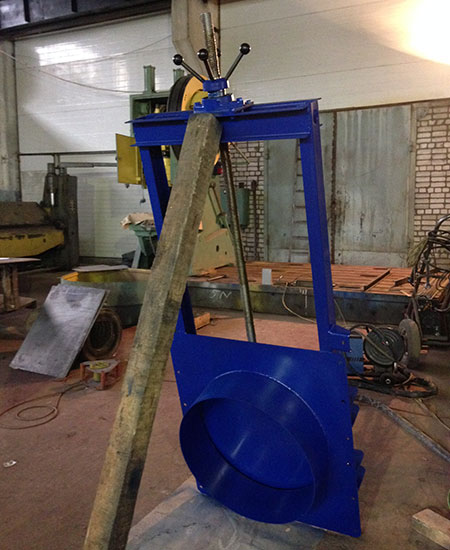

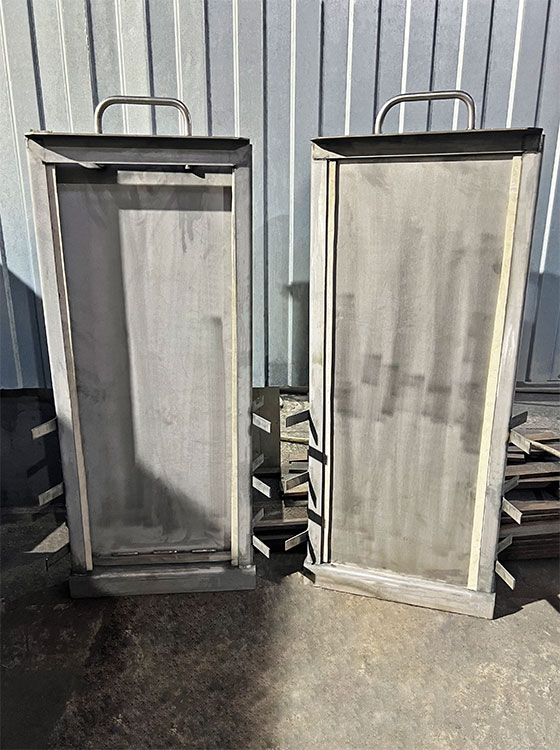

  • на трубу;
  • регулирующий с водосливом;
  • шандор;

Щитовые затворы изготавливаются под строительную часть для каналов любых типоразмеров.

Варианты исполнения щитовых затворов по желанию заказчика:

  • с ручным или электроприводом;
  • нержавеющая или конструкционная сталь.

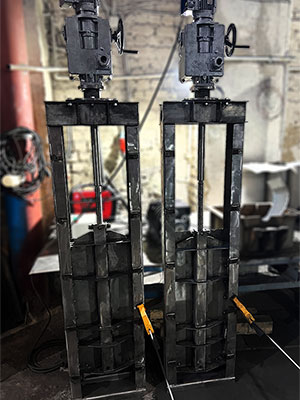

Устройство щитового затвора

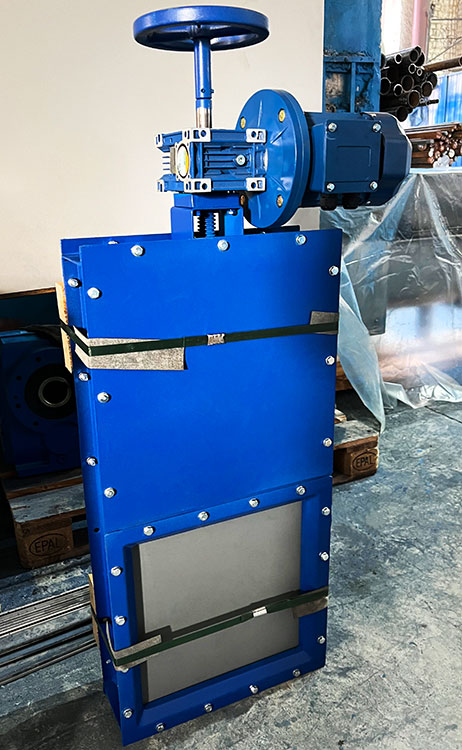

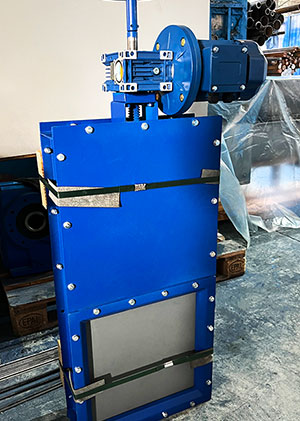

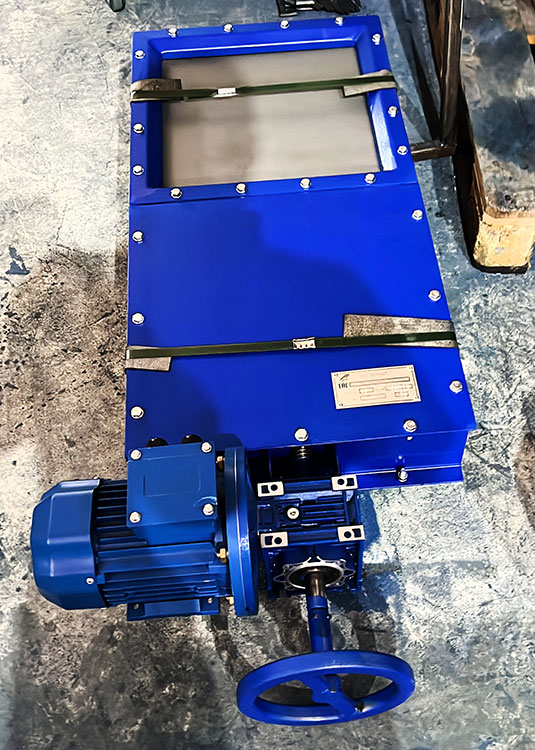

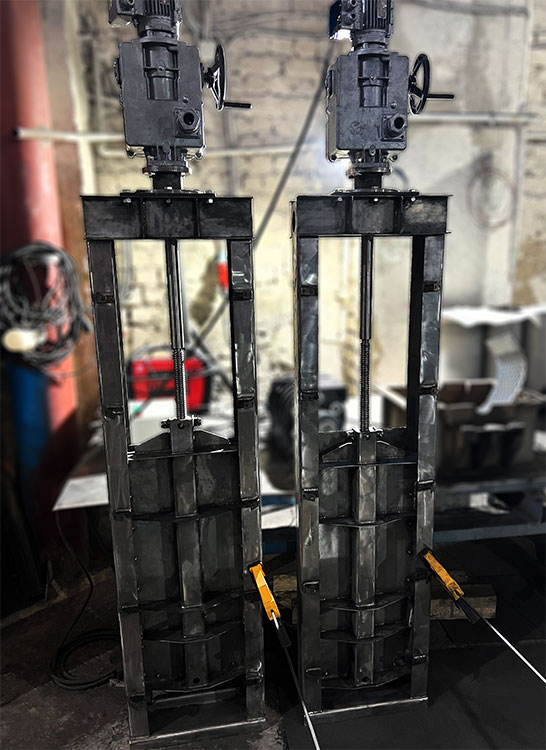

Конструкция щитового затвора, на примере применения электропривода, (рис. 1) представляет собой прямоугольную раму (поз. 1), состоящую из вертикальных стоек, связанных горизонтальными перемычками, внутри которой свободно вдоль вертикальных стоек перемещается щит (поз.2). На верхних перемычках установлен подпятник (поз.4), на котором установлен привод (поз.3). Привод вращает винт (поз.5) установленный в подпятнике на двух упорных подшипниках.

Перемещение щита производится за счёт пары винт-гайка при вращении привода (поз.3). Гайка, шарнирно закрепленная на щите, при вращении винта перемещает щит в вертикальной плоскости.

Для компенсации продольных и поперечных зазоров между щитом и рамой установлены направляющие ограничители из полиамида. На раме и щите установлены клинья для обеспечения поджатия резинового уплотнения в момент закрытия затвора.

Принцип работы

При открытом затворе поток жидкости свободно течет через патрубок рамы. При необходимости перекрытия потока производится опускание щита (поз.2) путем вращения винта (поз. 5). Через винтовую пару происходит передача усилия от привода щиту затвора, который опускаясь перекрывает поток жидкости.

В свободном состоянии щит легко перемещаться внутри профиля рамы (поз.1), а в закрытом состоянии обеспечивает высокую герметичность затвора путём поджатия специального резинового уплотнения, расположенного по всему периметру щита, с помощью клиньев, расположенных на щите и раме затвора.

Купить затвор щитовой в Воронеже

Заказать качественное оборудование за приемлемую стоимость предлагает непосредственный производитель – компания «Основа». В комплекс предлагаемых услуг входит изготовление, доставка, установка и пуско-наладка.
