Механическая грабельная решетка МГР (далее – решетка) предназначена для механизированной очистки сточных вод с последующей выгрузкой отбросов и загрязнений в мусоросборник или транспортирующее устройство.
Технические характеристики
| Наименование параметра |
Ед. изм. | Значение |
| Ширина канала* |
мм | 570÷1100 |
| Глубина канала* | мм |
500÷1550 |
| Ширина прозора** | мм |
6, 8, 10, 15, 30, 40, 50, до 70 |
| Угол наклона к горизонту* |
градус | 70, 75, 80 |
| Шаг цепи** | мм |
63,8 |
| Прозоры решетки | мм |
10 ÷ 128 |
| Количество граблин | шт |
2 ÷ 4 |
| Мотор-редуктор*** |
- плоско-цилиндрический | |
| - червячный | ||
| - конический | ||
| Электродвигатель 3-х фазный, 380В, 50Гц | ||
| Мощность привода | кВт | 0,18-1,1 |
| Обороты выходного вала | об/мин | 4,9 |
Примечание:
- * Ширина канала, глубина канала, угол наклона – по техническому заданию заказчика.
- ** Ширина прозора решётки, шаг цепи – по согласованию с заказчиком.
- *** Характеристики мотор-редуктора – по согласованию с заказчиком.

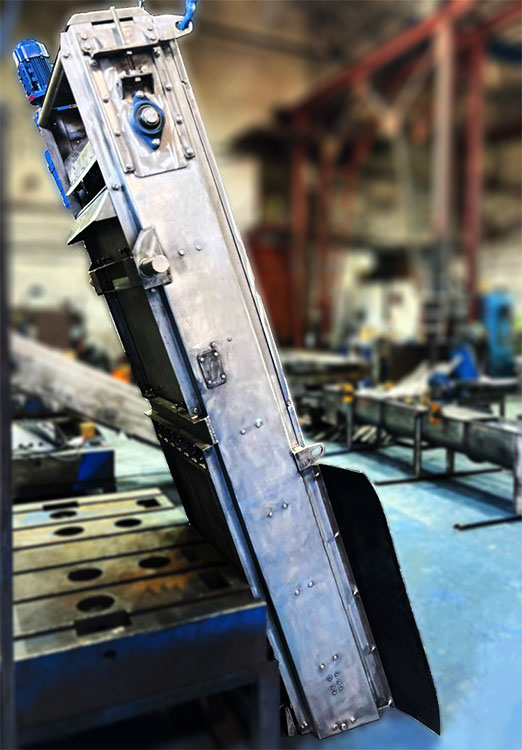

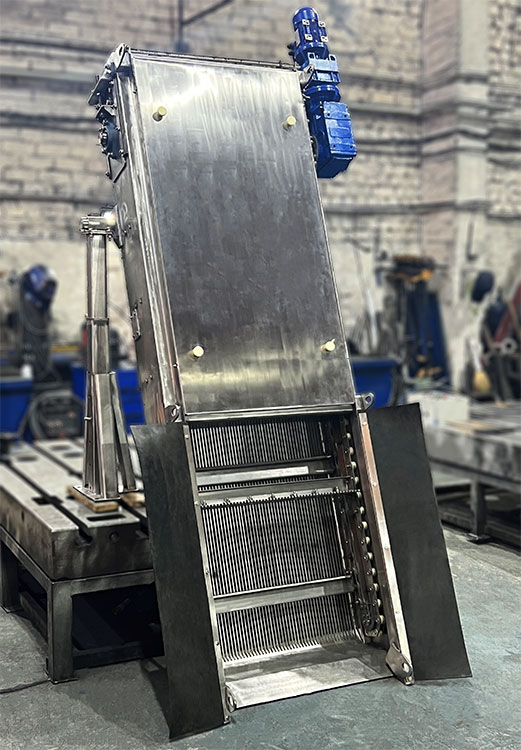

Описание конструкции

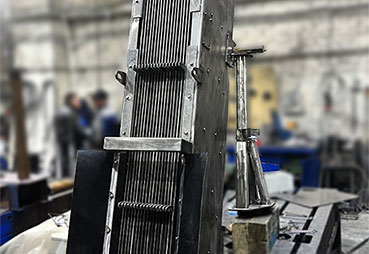

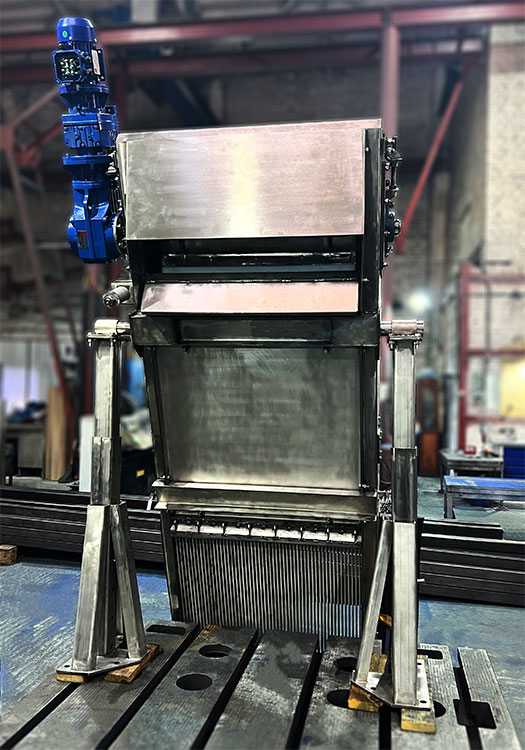

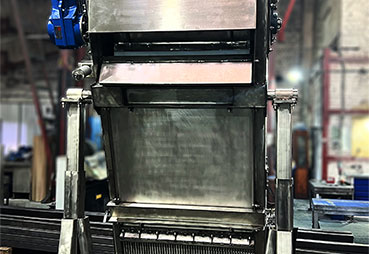

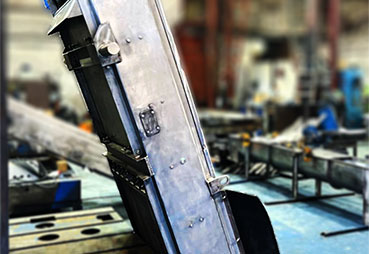

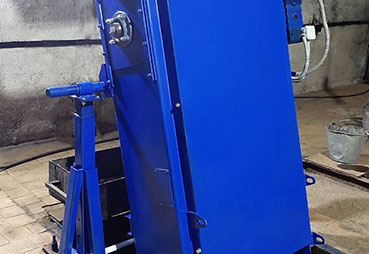

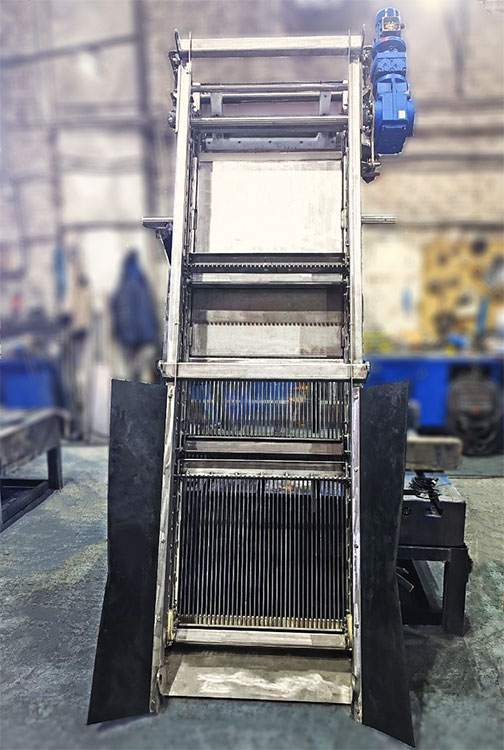

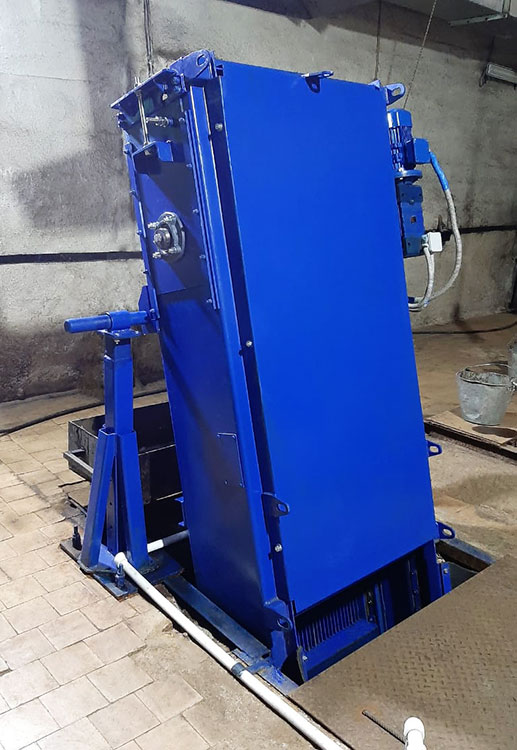

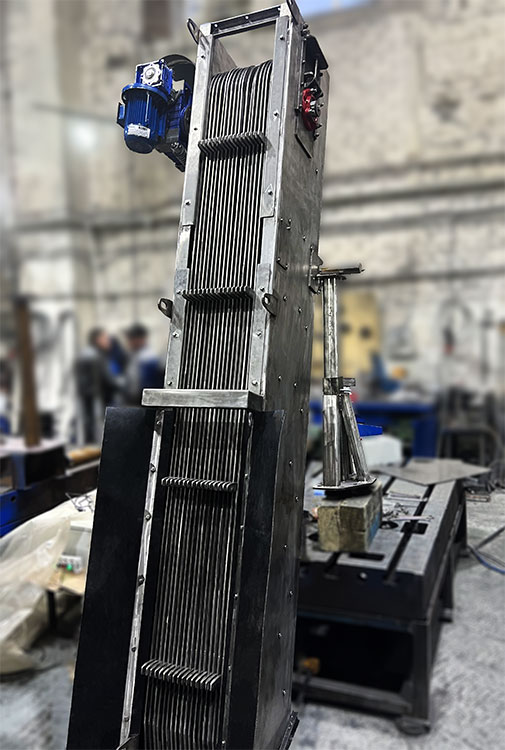

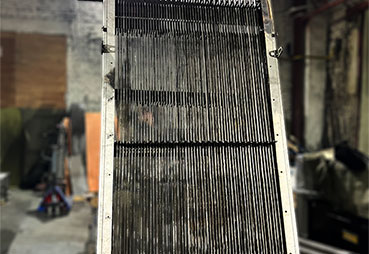

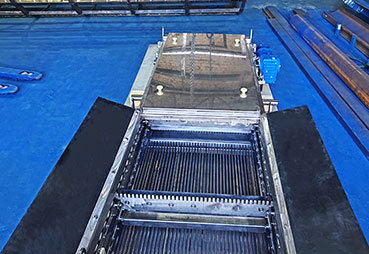

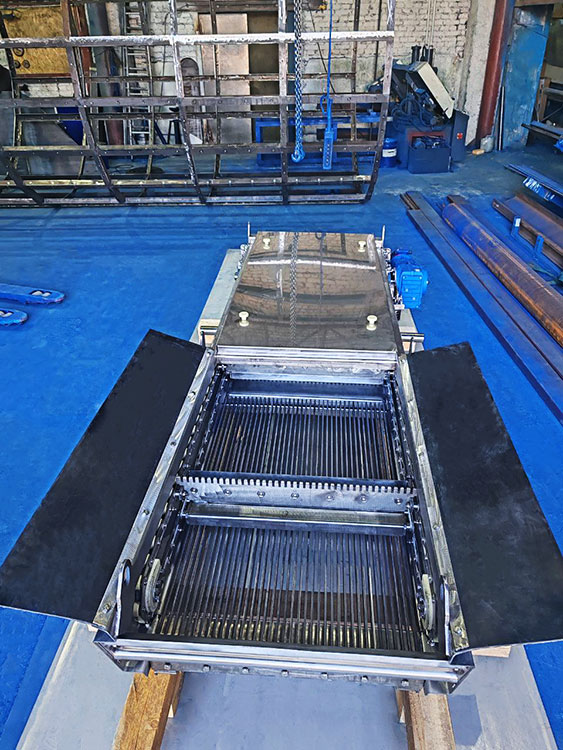

Основные узлы конструкции: прямоугольная рама, сделанная из гнутого листового материала, сорозадерживающее полотно прямоугольного профиля, с заданным прозором, две замкнутые пластинчатые цепи звездочки, приводной вал с мотором-редуктором, ленивцы, граблины, сбрасыватель, склиз, резинотканевые экран, желоб, специальные стойки.
Описание работы
Поток загрязненных сточных вод проходит через сорозадерживающее полотно решетки.
Резинотканевые экраны и желоб направляют поток сточных вод в рабочую зону решетки, препятствуя прохождению крупных механических примесей под решеткой и в пространствах между решеткой и стенками канала.

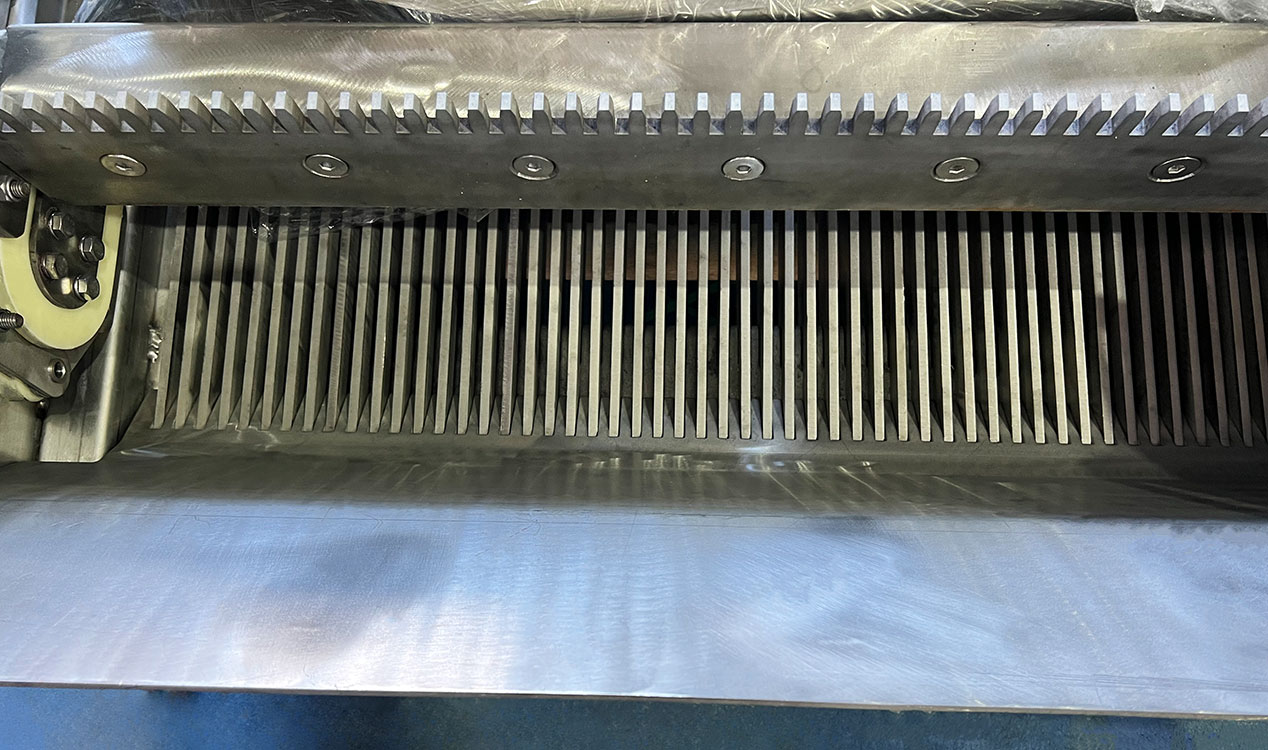

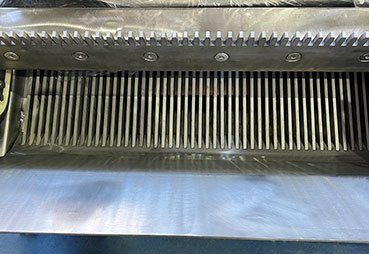

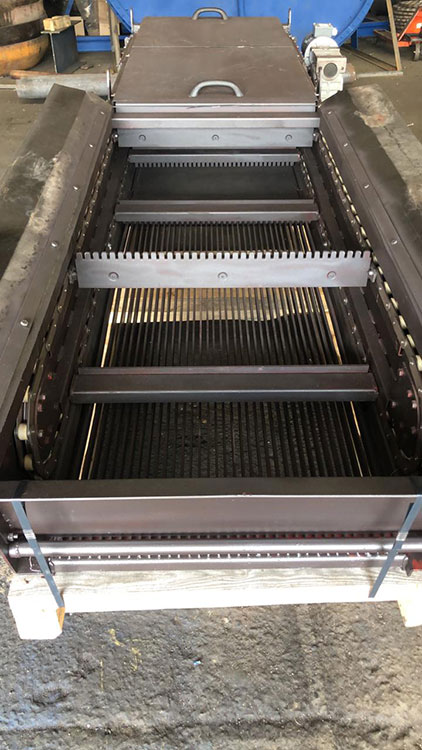

Механические примеси задерживаются на полотне решетки и удаляются граблинами.

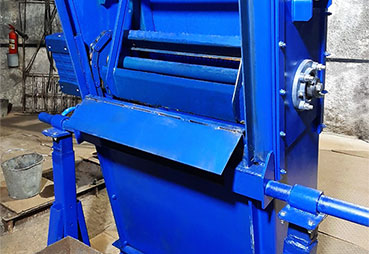

С тыльной стороны решетки для отвода отбросов предусмотрен склиз.
Граблина поднимается к сбрасывателю, с помощью которого обеспечивается отвод отбросов на склиз.
Применяемый способ удаления отбросов обеспечивает постоянную очистку рабочей поверхности решетки от вновь поступающих крупных механических примесей.
Благодаря используемой прогрессивной методике удаления отбросов, очитка рабочей поверхности решетки от систематически поступающих примесей крупного вида осуществляется непрерывно.
Варианты исполнения

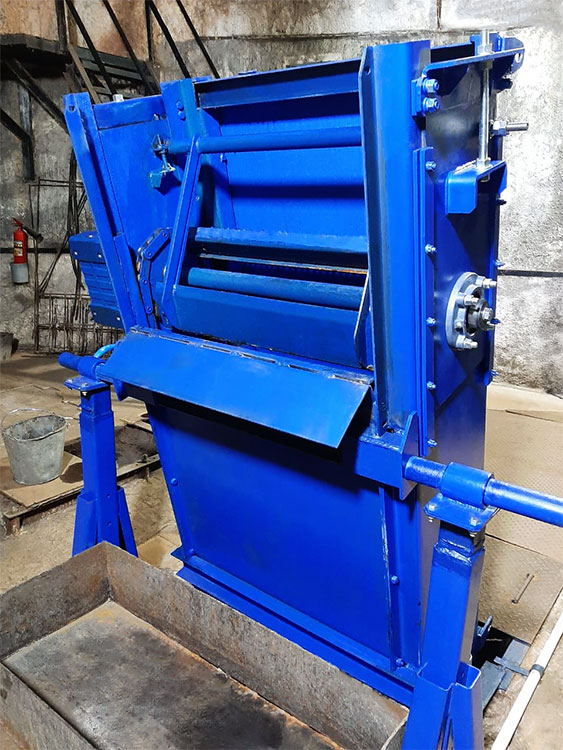

Материал исполнения – нержавеющая сталь или конструкционная сталь с высокоэффективным антикоррозийным покрытием.
Комплектация шкафом управления по заданию Заказчика.
Особенности и преимущества
- Решетка может работать в непрерывном режиме в составе технологических линий очистных сооружений.
- Решетка устанавливается в каналы от 600 до 3000 мм.
- Прозор – от 5 мм.
- Высота сброса – по заданию заказчика.
- Основными потребителями решеток являются предприятия коммунального хозяйства, осуществляющие перекачку и очистку сточных вод.
