Назначение изделия

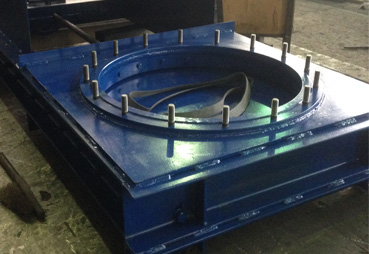

Горизонтальный затвор клиновой с электроприводом устанавливается на устройстве для обезвоживания песка и предназначен для сброса песка из пескового бункера.
Установка данного механизма производится на бункер БПК, посредством которого выполняется обезвоживание песка. Основная задача в данном случае состоит в том, чтобы обеспечивать надлежащий сброс песка из пескового бункера и обеспечивать герметичность выгрузного отверстия.
Технические характеристики
| Наименование параметра |
Значение |
| Диаметр проема рамы затвора в свету, мм | 600 |
| Скорость перемещения штока, мм/с | 8 |
| Ход штока | 700 |
| Габаритные размеры, мм |
|
| длина | 2470 |
| ширина | 900 |
| высота | 300 |
| Масса затвора с приводом, кг | 335 |
Описание конструкции
Конструкция рассматриваемого вида технологического оборудования, купить которое сегодня можно в ООО «Основа», состоит из следующих компонентов:
- Рама;
- Щит;
- Корпус подшипника;
- Винт;
- Уплотнение;
- Маховик (опция - электропривод);
- Индуктивный датчик (при опции- электропривод);
- Система управления затвором ГЗК-600 (опция).
Описание работы
Щит затвора приводится в действие электроприводом, настроенным на рабочий ход щита 700 мм. В клиновом затворе применено специальное гидроуплотнение.
В случае установки на ГЗК-600 электропривода при включении вводного выключателя на изделие подается напряжение питания. При этом на панели шкафа системы управления загорается индикатор работы.
В исходном состоянии щит затвора находится в закрытом положении. При нажатии кнопки «ВВЕРХ» щит движется на открытие, при этом остановка щита возможна в любом промежуточном положении при отпускании кнопки. При достижении крайнего открытого положения контакт блока концевых выключателей размыкается, движение щита прекращается.
При нажатии кнопки (ВНИЗ) щит движется на закрытие, при этом остановка щита возможна в любом промежуточном положении при отпускании кнопки. При достижении крайнего закрытого положения контакт блока концевых выключателей размыкается, движение щита прекращается.
Варианты исполнения
Горизонтальный затвор ГЗК-600 изготавливается из конструкционной или нержавеющей стали, может оснащаться как ручным, так и электроприводом.
Особенности и преимущества
По желанию заказчика выполняются работы по доставке, сборке, установке, пусконаладке и шефмонтажу поставляемого оборудования.
Купить горизонтальный клиновый затвор в Воронеже
Сотрудничество с компанией «Основа» – это не только высокое качество исполнения, но и по-настоящему доступная цена на все изделия. Возможность предлагать клиентам умеренную стоимость обеспечивается благодаря тому, что наше предприятие – это не только поставщик, но и производитель, работающий без посредников.
Мы выполняем полный комплекс сопутствующих услуг, в который, в частности, включена профессиональная бережная доставка приобретенных товарных позиций на объект заказчика. Если вам необходима помощь при выборе, наши опытные консультанты предоставят вам грамотную консультацию по ассортименту и предложат оптимальное решение для ваших актуальных технических задач.
