Назначение оборудования
Оборудование для первичных и вторичных горизонтальных отстойников МСО предназначено для сгребания осадка со дна горизонтальных отстойников в приямок, а также удаления плавающих веществ с поверхности воды.
МСО применяются на объектах очистных сооружений химической, нефтехимической, нефтеперерабатывающей, нефтегазодобывающей, металлургической промышленности, так же на площадках очистных сооружений водоканалов.
Описание конструкции
Скребковый механизм состоит из:- моста;
- тележек (2 шт);
- трансмиссии;
- кареток (4 шт);
- скребков (2 шт);
- рельсоочистителей (4 шт.);
- электрооборудования (система управления);
- тяг поворота скребков.
Скребковые механизмы первичных и вторичных отстойников устроены по принципу работы мостовых кранов с жестким подвесом грузов.

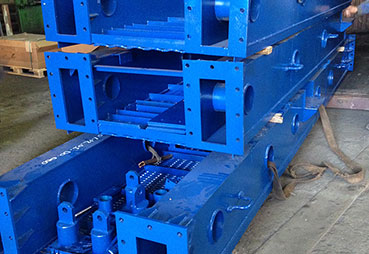

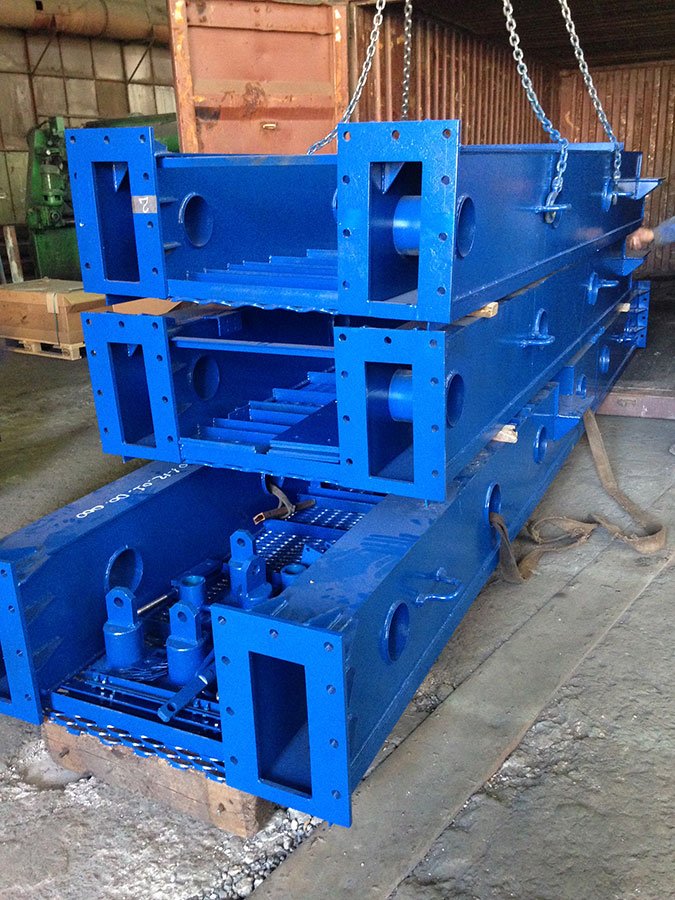

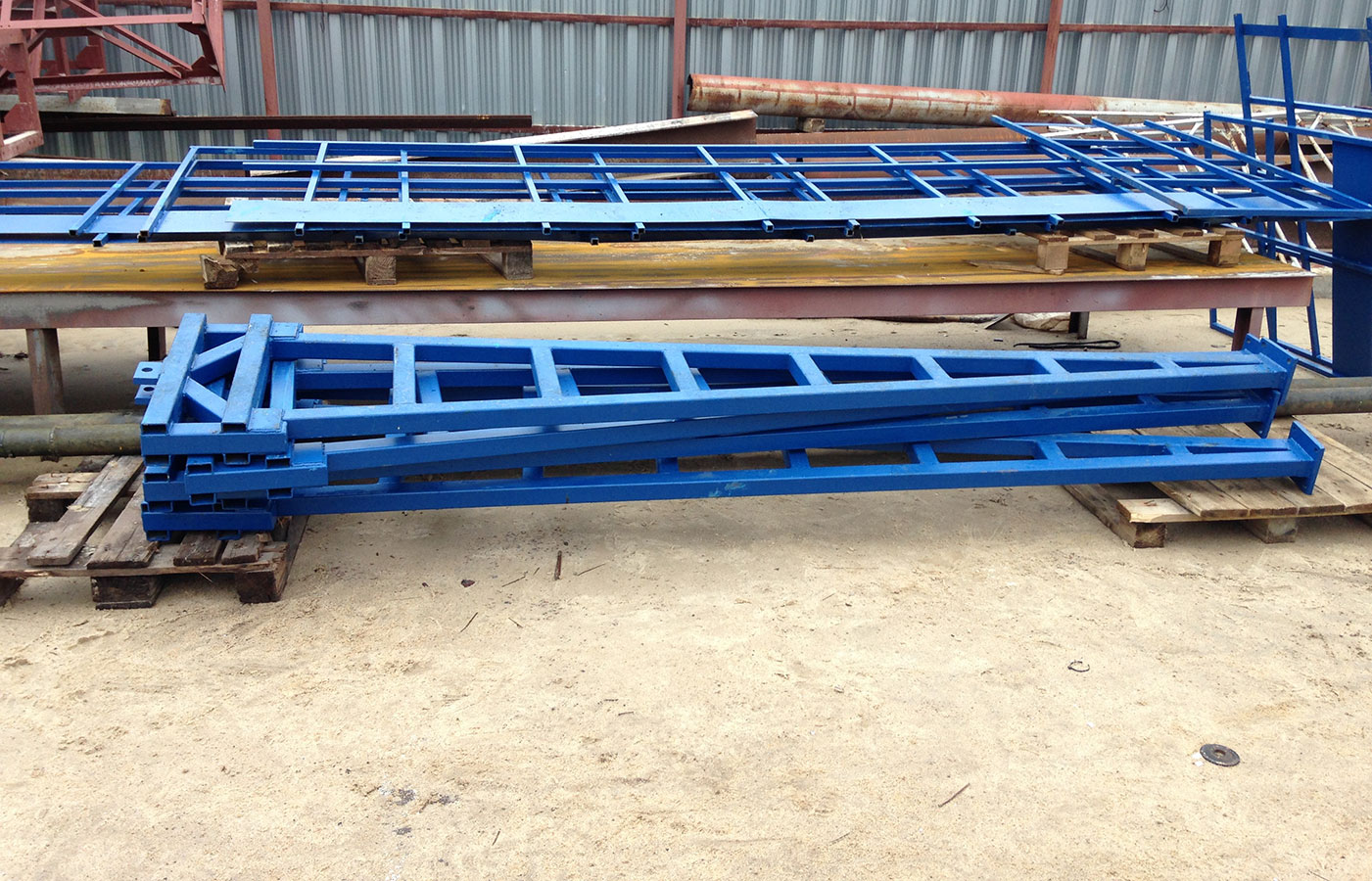

Мост механизма представляет собой балочную однопролетную конструкцию, собранную из трех секций. Каждая секция сварена из двух продольных балок коробчатого сечения. На каждой секции приварен настил, ограждения.
К нижней части каждой секции консольно приварены площадки для обслуживания опор трансмиссии. Площадки обслуживания также оснащены защитным ограждением.

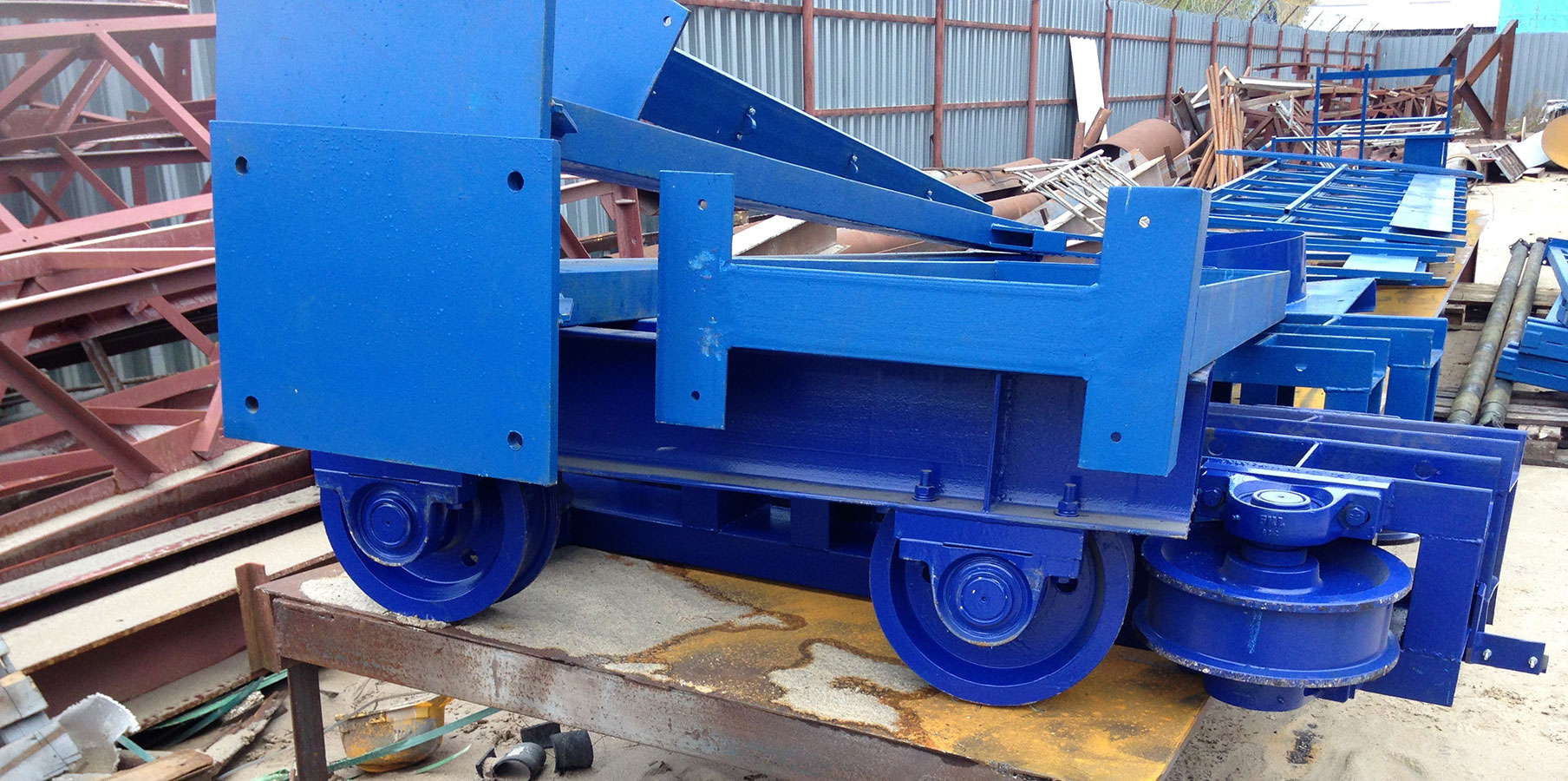

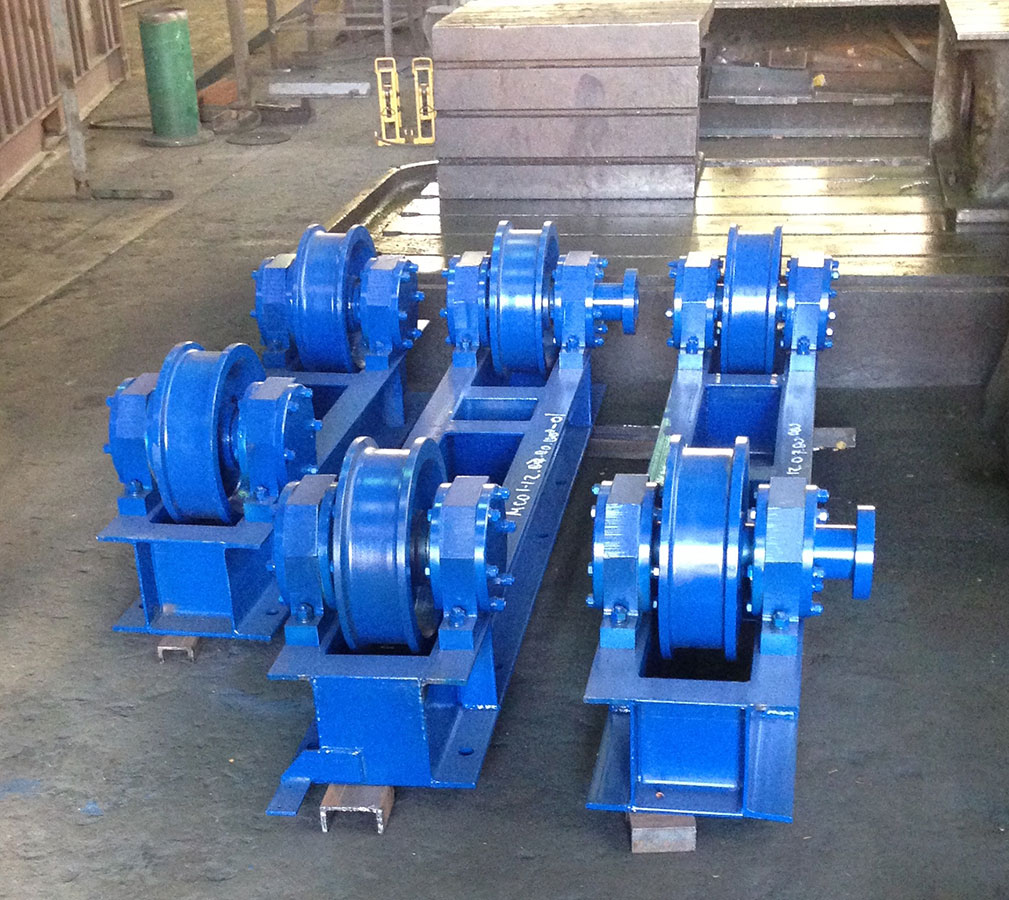

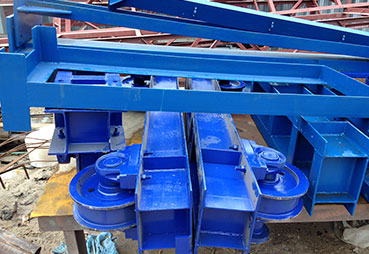

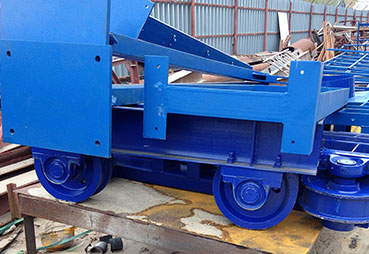

Мост установлен на две тележки, которые передвигаются на катках по рельсам. На тележках установлены опорные и приводные катки. Приводные катки сблокированы между собой и имеют общий привод, служащий для сообщения возвратно-поступательного движения вдоль отстойника.
Передача вращения от мотор-редуктора к каткам тележек осуществляется через валы, установленные на опорах промежуточных, муфты зубчатые и шестеренные редукторы.

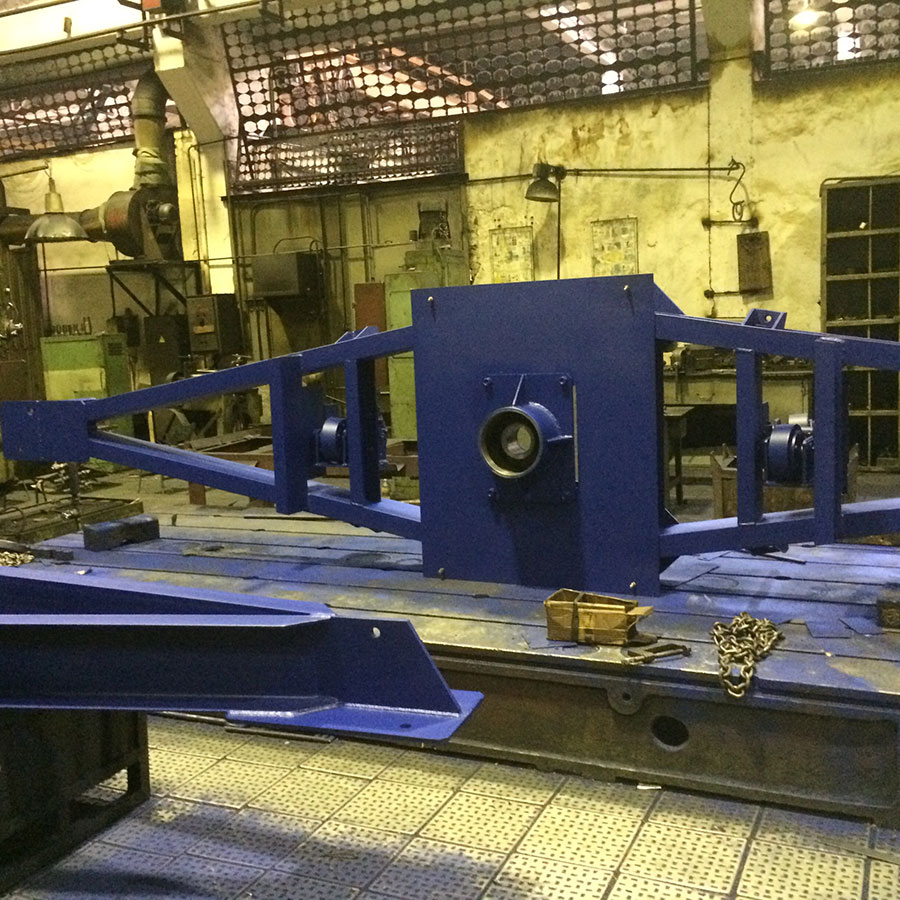

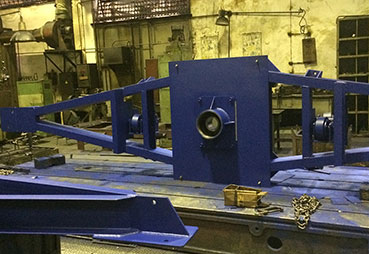

К мосту на каретках подвешены 2 скребка, которые сгребают осадок в канале отстойника. Требуемый зазор между дном отстойника и низом скребка обеспечивается с помощью регулировки положения каретки.
Скребки представляют собой сборно-сварную конструкцию. Нижняя кромка скребков осадка обрамлена резиновой полосой, которая компенсирует неровности дна канала.
На тележках с обеих сторон установлены рельсоочистители, обеспечивающие очистку рельсов от снега в зимний период при движении механизма в обоих направлениях.
Электроснабжение механизма скребкового осуществляется по сети переменного тока при помощи подвесного кабеля.
Ограничение хода механизма передвижения осуществляется: автоматически – посредством конечных выключателей; механически – посредством 4-х упоров, привариваемых к рельсам с обеих сторон отстойника.
Режим работы механизма – автоматический по заданной программе.
Описание работы
Работа скребкового механизма осуществляется в ручном или автоматическом режиме.Принцип работы МСО: с помощью скребков донный осадок сгребается в приямок.
К мосту подвешены донный и поверхностный скребки. Скребковый механизм движется вперед и обратно вдоль длины прямоугольного отстойника, перемещая осадок к отводящему приямку, в то время как поверхностный скребок перемещает в отводящий лоток плавающие вещества.
Варианты изготовления
Оборудование МСО может изготавливаться как целиком из нержавеющей или конструкционной стали, так и в комбинированном варианте: подводная часть – нержавеющая сталь, надводная – конструкционная.
Следует заметить, что проектирование и производство конструкции скребкового механизма горизонтального, вертикального либо радиального типа осуществляется применительно к уже имеющейся строительной части отстойника.
В качестве дополнительных усовершенствований для МСО есть возможность заказать следующие наименования:
- водослив гребенчатого типа;
- снегоочиститель;
- устройство для удаления плавающих веществ;
- система управления.
Особенности и преимущества
В целом решение купить такое оснащение следует считать целесообразным в силу целого ряда объективных достоинств:
- изготовление из коррозионностойких материалов;
- длительность эксплуатационного периода;
- полная автоматизация управленческого процесса посредством применения специализированного программного устройства;
- возможность выбора и регулировки режимов скорости;
- компенсирование неровностей канального дна за счет обрамления нижней кромки скребков дополнительной полосой из резины;
- доступность интеграции в уже имеющиеся отстойники;
- простота монтажных работ и последующего технического обслуживания.
Компания «Основа» осуществляет полный комплекс работ, в который входит сборка, доставка, установка, пуско-наладка и шефмонтаж. Наша организация – это не только поставщик, но и непосредственный производитель, вследствие чего мы можем гарантировать наиболее привлекательную стоимость.
Специалисты компании «Основа» готовы предложить вам не только комплектацию «стандарт», но и дополнительное оснащение, которое позволит наиболее качественно справляться с актуальными отраслевыми задачами.
