Центрифуга

Одним из вариантов для обезвоживания образующихся осадков с целью сокращения их объемов является установка центрифуги.

Флотошлам и флотопена (далее осадок) от флотационных установок собирается в емкость осадка и направляется на механическое обезвоживание.

Избыточный активный ил (далее осадок) перед подачей на центрифугу необходимо уплотнить до W=98%.

Вся система обработки осадков является закрытой, что предупреждает появление неприятных запахов в цехе механического обезвоживания.

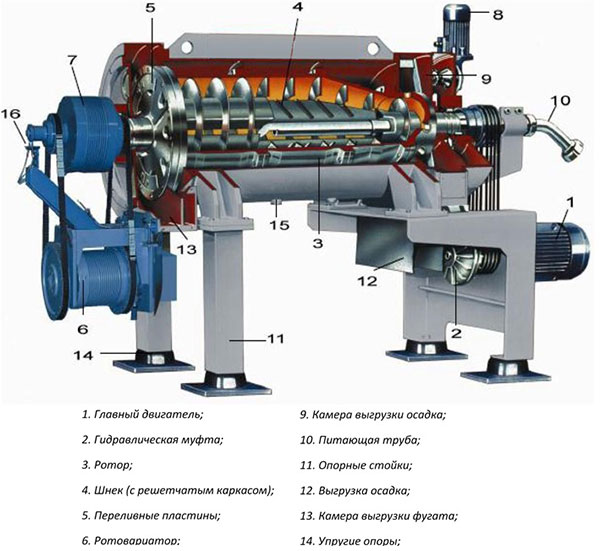

Общий вид и конструкция предлагаемой центрифуги представлен на рис. 1.


Описание конструкции центрифуги.

Узел вращения центрифуги установлен на станине «туннельного типа», что способствует упрочнению конструкции и практически полной изоляции узла вращения. «Туннельная» станина смонтирована на вертикальных опорах, с целью поднятия оси машины для обеспечения облегченного доступа и обслуживания. Это также позволяет легко осуществить выгрузку жидкой и твердой фазы из-под машины.


Все элементы в контакте с продуктом выполнены из нержавеющей стали. Также предусматривается консистентная смазка подшипников.

Редуктор планетарного типа. Центрифуга защищена от перегрузки с помощью срезного штифта и электронной системы определения неисправностей.

Главный двигатель установлен на раме с целью допущения нагрузки ремней.

Ротор декантера стандартно исполняется из нержавеющей стали. Рабочий объем центрифуги может быть изменен с помощью заменяемых пластин.

В камере выгрузки осадка центрифуга оснащена скребковым механизмом, непрерывно удаляющим отложения на стенках камеры для того, чтобы исключить забивание.

Обнаружение вибрации интегрировано в систему управления центрифугой. В случае, если вибрация превышает 15 мм/с центрифуга автоматически отключается, с тем чтобы избежать постоянного износа подшипников.

Дифференциальная скорость между ротором и шнеком автоматически регулируется с помощью системы Ротовариатор и ПЛК Сименс. Эта система регулирует дифференциальную скорость на основе измерения крутящего момента на шнеке, обеспечивая быструю и аккуратную автоматическую подстройку.

Панель управления центрифугой полностью автоматизирована, включая контроль и регулирование подающего насоса, включение/выключение насоса дозирования полимера, расходомеров, промывного клапана.

Панель построена на основе Siemens S7-ET200S PLC и сенсорным цветным экраном (Siemens 10”). Связь с другими ПЛК или системами более высокого уровня Scada с помощью Ethernet, а в качестве дополнительной опции с помощью Profibus или Modbus.

Характеристика предлагаемого оборудования для обезвоживания осадка.

В предлагаемый комплект поставки входит следующее оборудование:

  • насос подачи осадка на центрифуги;
  • расходомер поступающего осадка;
  • центрифуга в комплекте с ротовариатором, устройством по обнаружению вибрации);
  • узел дозирования флокулянтов;
  • насос-дозатор флокулянта;
  • расходомер раствора флокулянта;
  • панель управления.

Предусматривается одна рабочая линия.

Обезвоженный осадок относится к классу опасности IV, т.е. неопасный и пригодный для транспортировки и захоронения на полигоне.
