Оборудование для первичных отстойников илоскреб РП предназначено для удаления осадка со дна резервуара и плавающих веществ с поверхности сточной воды радиального отстойника очистных сооружений.
Илоскребы применяются на городских площадках биологической очистки сточных вод, а также объектах очистных сооружений химической, нефтехимической, металлургической промышленности.
Описание конструкции
Основными узлами илоскреба являются: мост, платформа, тележка приводная, крыло скребковое, донные скребки, приямочные скребки, токоприемник, устройство для удаления плавающих веществ, очиститель переливной кромки (лотков); снегоочиститель беговой дорожки, система управления илоскребом.

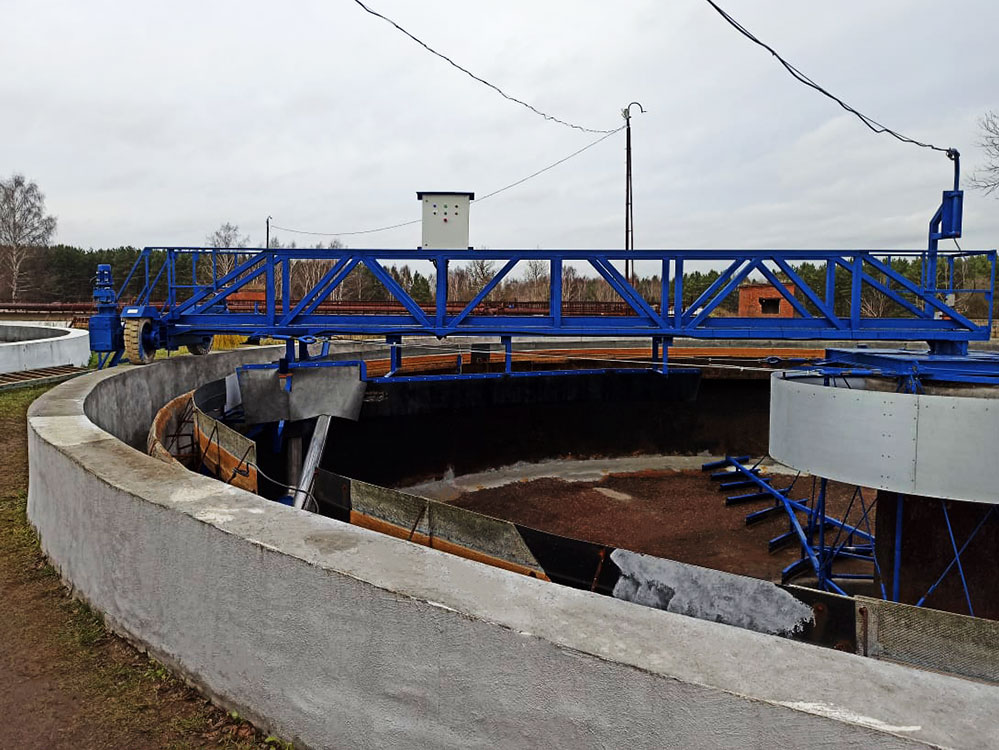

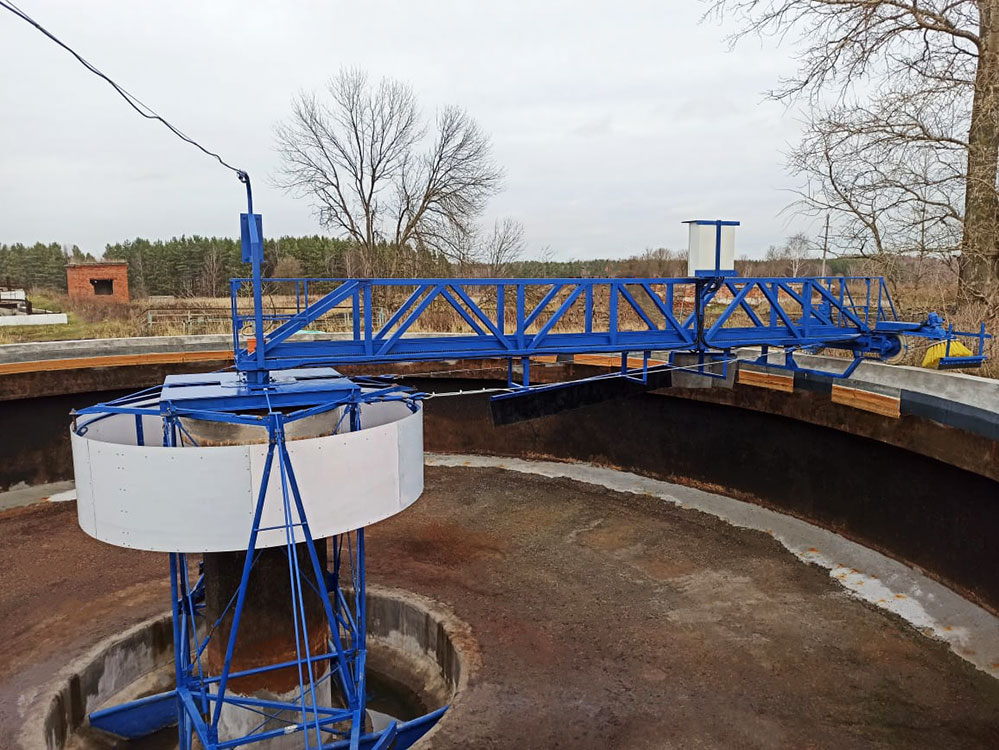

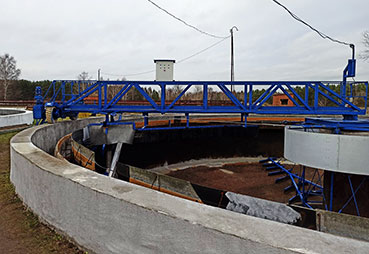

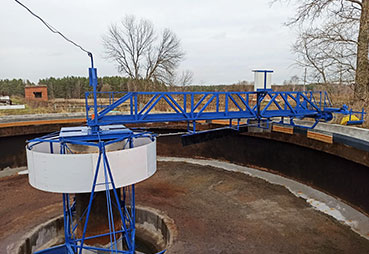

Мост – жесткая сварная конструкция, исключающая прогиб и скручивание. К периферийной части моста крепится тележка приводная с ведущим и ведомым колесами. Другим концом мост свободно устанавливается на платформу и упирается в стакан, установленный в центре платформы. Через стакан и радиальную опору горизонтальные усилия, действующие вдоль моста, передаются на центральную опору. По верху моста устроен проход с ограждением к центральной опоре и токоприемнику.

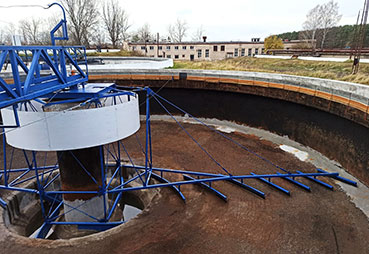

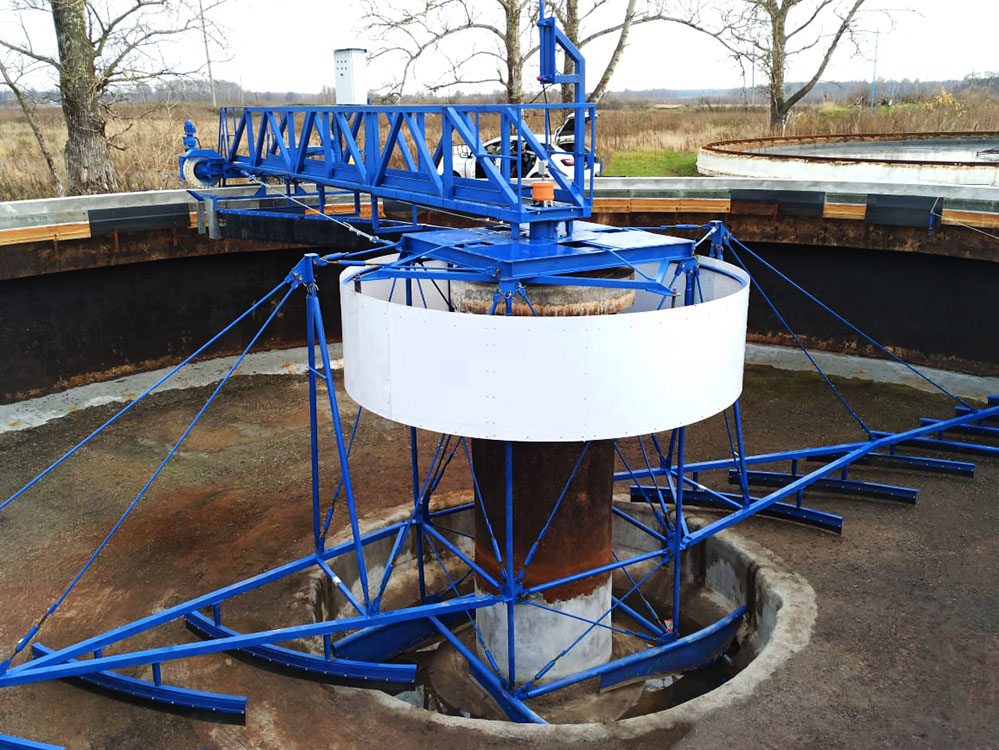

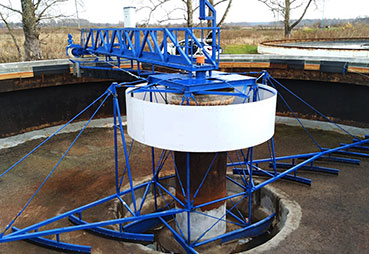

Платформа выполнена в виде сварной металлоконструкции, на которой крепятся четыре катковые опоры с коническими катками и стакан для радиальной опоры.
Вертикальной опорой платформы являются конические катки, движущиеся по внутреннему рельсовому пути, вмонтированному в железобетонную плиту строительной конструкции в центре отстойника. Вращается платформа вокруг центральной опоры, также вмонтированной в железобетонную плиту.
Для передачи горизонтальных радиальных усилий на центральную опору помещен стакан с установленной радиальной опорой со сферическим подшипником. К платформе крепятся скребковые крылья, направляющий цилиндр и ферма, несущая приямочные скребки для сгребания осадка в центральном приямке. Вращение платформе передается от моста через приводные тросы, один из которых при работе илоскреба является рабочим, другой работает только в случае обратного хода илоскреба.

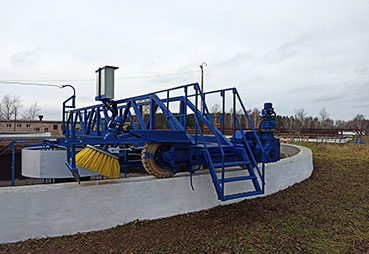

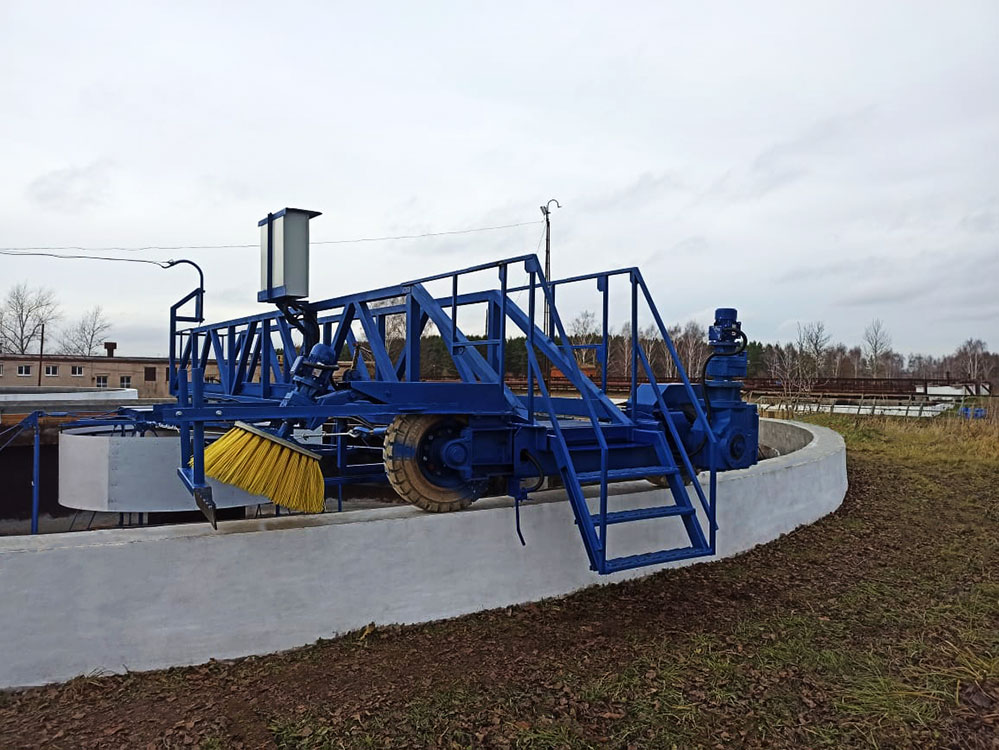

Тележка приводная – сварная конструкция, изготовленная для большей жесткости из гнутого листового металла, на которой установлен мотор-редуктор, два колеса для перемещения моста по беговой дорожке. Тележка приводная имеет возможность регулировки положения, как вдоль моста, так и угла поворота колес относительно радиуса отстойника.

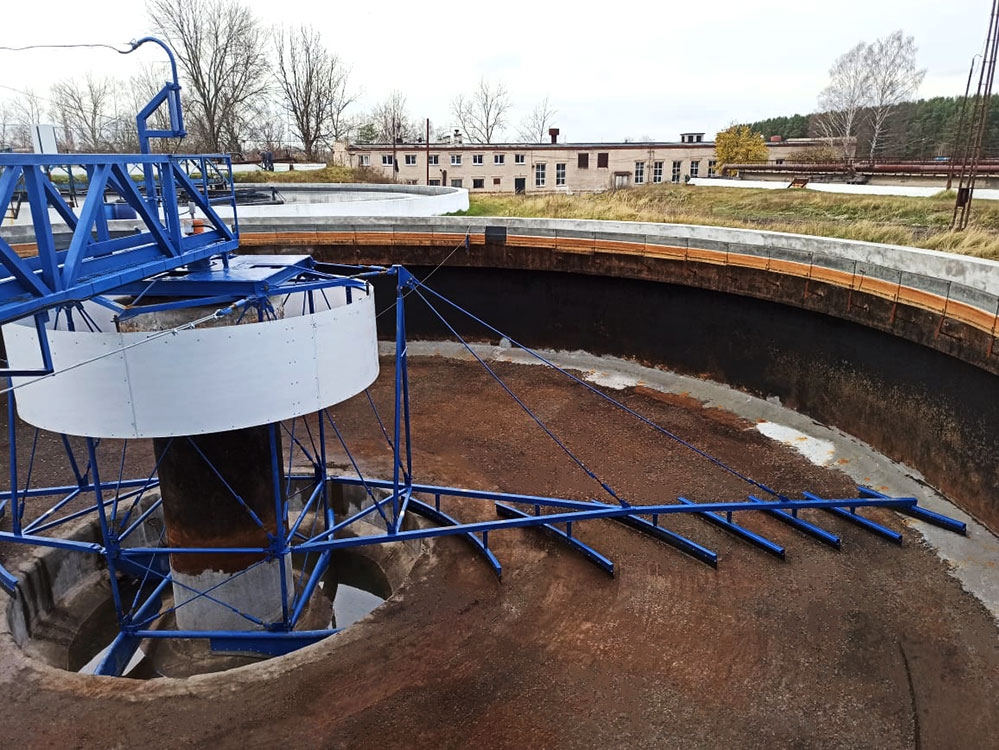

Илоскреб имеет два скребковых крыла, соединенных между собой через горизонтальные стойки. К скребковым крыльям крепятся скребки. Они предназначены для перемещения осадка с днища от периферии к центру отстойника. Скребки установлены таким образом, чтобы исключить мертвые зоны при сгребании осадка с возможностью индивидуальной регулировки относительно днища.
Скребки приямочные представляют собой сварную конструкции труб и листовой стали. Скребки при помощи стоек и траверсы соединены с мостом и вращаются вместе с ним. Они предназначены для перемещения ила в приямок. Скребки выполнены из профильной и листовой стали.
Токоприемник устанавливается и крепится к мосту илоскреба над центральной опорой. Токоприемник служит для подвода питания от неподвижного источника к мотор-редуктору тележки приводной.
Снегоочиститель предназначен для уборки снега с беговой дорожки Снегоочиститель состоит из сварной рамы, мотор-редуктора и вала со щеточной насадкой. Устанавливается на раме тележки приводной над беговой дорожкой.

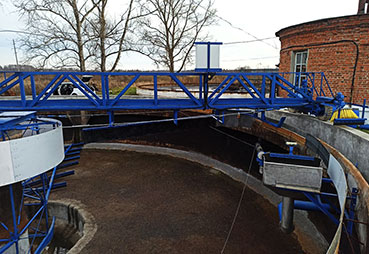

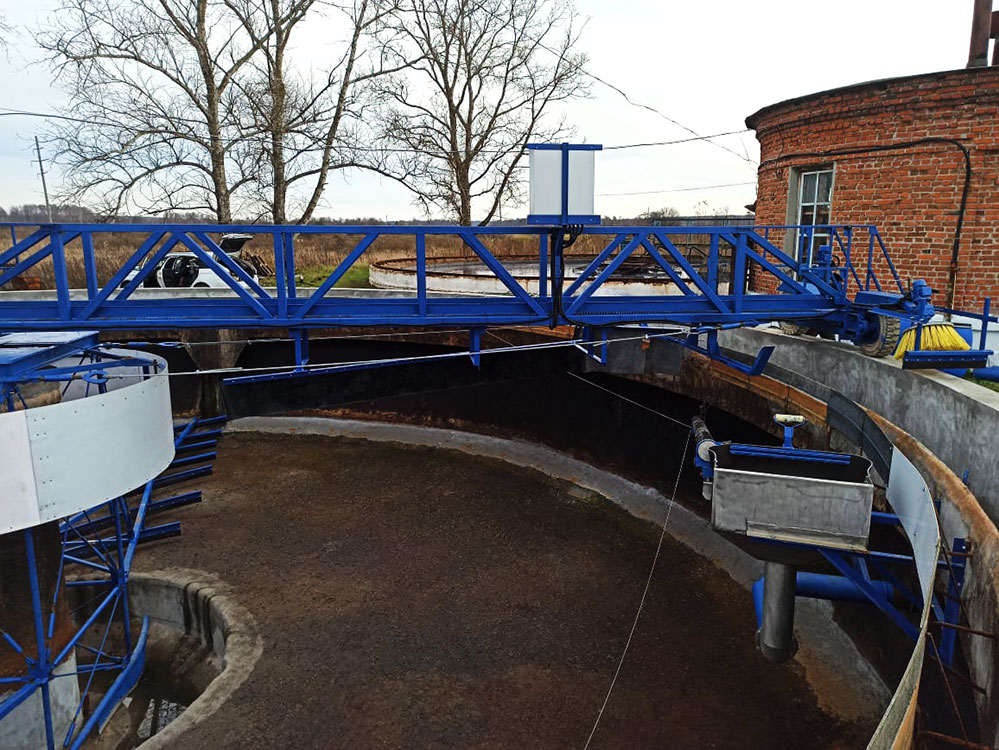

Устройство для удаления плавающих веществ состоит из приемного бункера, шарнирно присоединенного к заделанному в стену отстойника патрубку. К бункеру снаружи отстойника подведен жиропровод. К низу фермы моста подвешены полупогружной скребок и качающийся скребок, которые при движении моста перемещают плавающие вещества к месту расположения бункера. Через бункер и патрубок плавающие вещества отводятся в жиропровод.
Очиститель лотков и переливной кромки предназначен для очистки переливной кромки и лотков от грязи и ила. Состоит из неподвижной сварной рамы, подвижной сварной рамы с установленными мотор-редуктором и валом с набором щеток. Регулировка высоты щетки осуществляется с помощью винта с трапецеидальной резьбой. Прижим щетки осуществляется за счет перевеса пригруза на требуемую сторону и дополнительно фиксируется винтом.
Описание работы
Илоскребный комплекс работает в непрерывном режиме. Приводная тележка приводит в движение скребковые крылья. В зависимости от диаметра отстойника скребковые крылья совершают от 1 до 3,5 оборотов в час. Расположенные под определенным углом скребки сгребают осадок к центру в приямок, откуда он направляется на обезвоживание.
Илоскреб поставляется с частотным преобразователем, обеспечивающим мягкий пуск и позволяющим регулировать скорость привода скребка.
Варианты исполнения
Илоскребы могут изготавливаться полностью из нержавеющей стали, полностью из конструкционной стали, с применением полимерных материалов, комбинированно из нержавеющей и конструкционной стали.
Особенности и преимущества
Илоскребы изготавливаются для отстойников с внутренним диаметром 16, 18, 20, 24, 28, 30, 33, 40, 54, 60 метров, а также нестандартных диаметров.Илоскребы совместимы с типовыми строительными частями резервуаров отстойников. Проектирование и изготовление применительно к существующей строительной части отстойника.
Илоскреб может быть укомплектован дополнительным оборудованием:
- система управления илоскребным комплексом;
- устройством очистки лотков;
- гребенчатым водосливом;
- полупогружной доской.
