Назначение изделия
Гаситель гидравлического удара (ГУП 200, ГУП 350) предназначен для гашения гидравлических ударов, возникающих в водоводах насосных станций при внезапной остановке центробежных насосов.
Гаситель ударов не может применяться для гашения гидравлических ударов в тех случаях, когда причиной их возникновения является быстрое закрытие задвижки и когда, следовательно, гидравлический удар начинается с повышения давления.
Гаситель гидравлического удара ГУП-350 (равно как и ГУП-200) устанавливается на водоводе непосредственно за обратным клапаном по ходу воды и защищает весь водовод и насосную станцию при гидравлическом ударе.
Технические характеристики гасителя гидравлического удара
| Наименование параметра | Модель, тип | |
| ГУП 200 | ГУП 350А | |
| Номинальный диаметр, мм | 200 | 300 |
| Рекомендуемое давление кгс/см2(МПа) | 7±1(0,7±0,1) | 7±1(0,7±0,1) |
| Максимальное давление (не более), кгс/см2(МПа) | 10±1(1±0,1) | 10±1(1±0,1) |
| Масса, кг | 530 | 946 |
| - длина, мм | 425 | 680 |
| - ширина, мм | 567 | 820 |
| - высота, мм | 1435 | 1735 |
Описание конструкции
Гаситель гидравлических ударов представляет собой конструкцию, состоящую из корпуса, поршня, шпилек с пружинами. Гаситель нижним фланцем при помощи стакана, присоединяется к водоводу, на котором устанавливается задвижка. Боковой фланец присоединяется к сборной линии, которая отводится в водосборный колодец или вновь подсоединен к водопроводной магистрали. Сброс может осуществляться также в реку, канализацию или накопитель для воды. При нормальной работе насосной станции задвижка под гасителем полностью открыта.
Описание работы
Поршень (поз. 2) удерживается пружинами (поз. 3), занимает верхнее положение, при котором цилиндр гасителя соединен с водоводом до обратного клапана. Рабочее давление передается на поршень гасителя.
В виду того, что площадь поршня больше площади клапана, то разность усилий на поршень и клапан удерживает гаситель в закрытом положении.
При внезапном выключении насосов давление в водоводе падает до величины, значительно меньше статического давления вследствие чего обратный клапан (поз. 4) закрывается.
В дальнейшем давление после обратного клапана начинает подниматься, что заставляет поршень (поз. 2) открываться, и вода через боковой фланец сбрасывается в сборную линию. Давление в водоводе уменьшается и поршень (поз. 2) под действием пружин закрывается.
С пуском насосов и открытием напорной задвижки вода под рабочим давлением поступает по водоводу к обратному клапану и открывает его.
Установка гасителя проводится согласно схеме (рисунок 1 и рисунок 2). Перед монтажом с наружных поверхностей необходимо удалить консервационную смазку.
После установки гасителя на водовод открыть задвижку (поз. 1), гаситель готов к работе.
После монтажа гасителя в системе водовода произвести испытание системы.

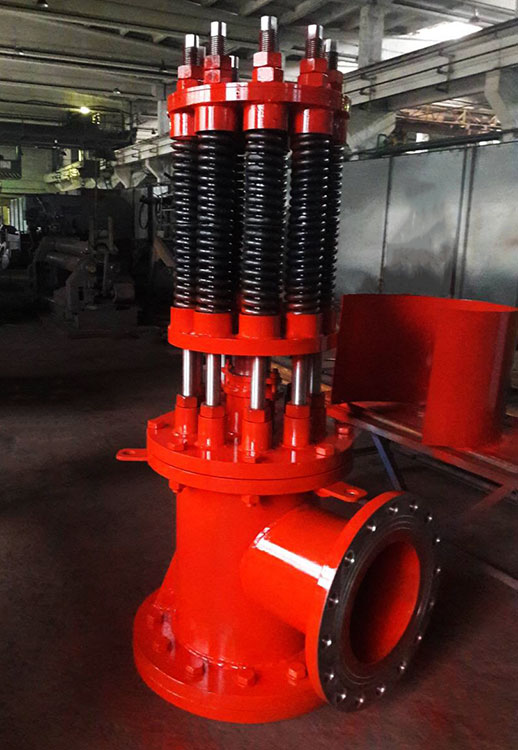

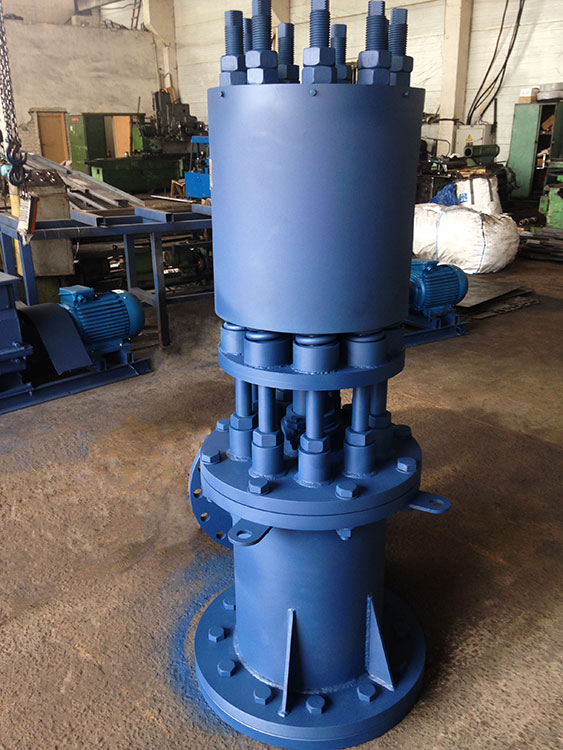

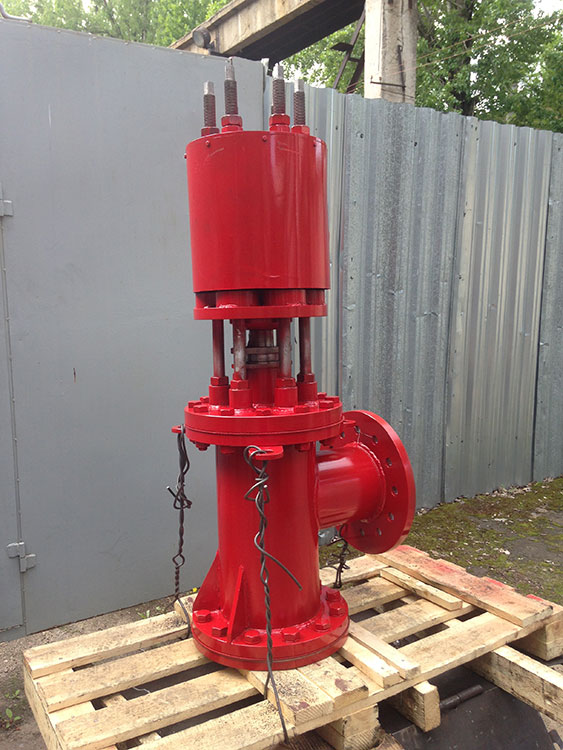

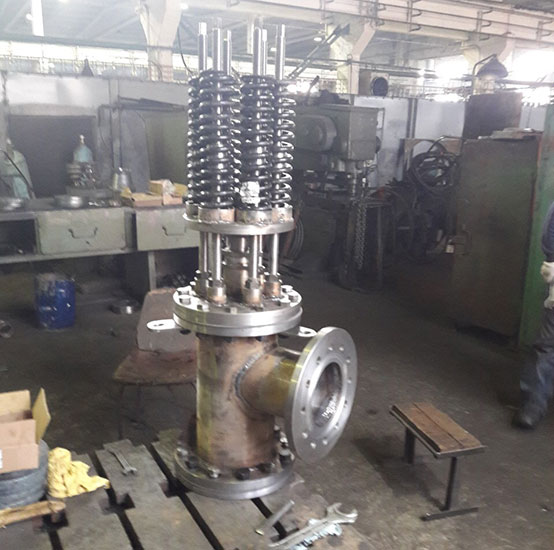

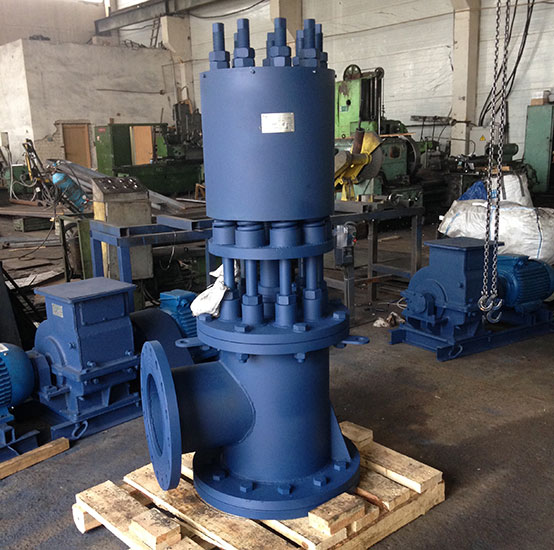

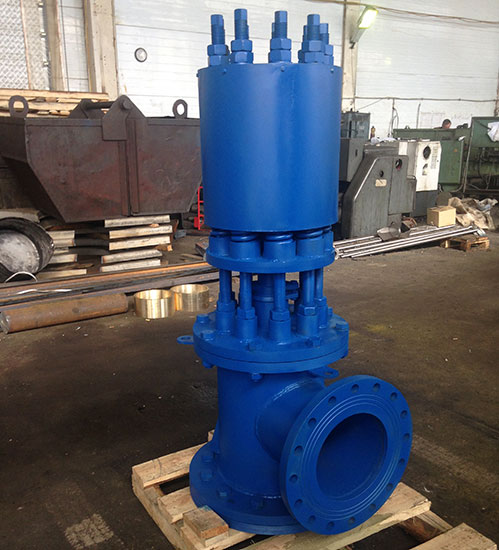

Варианты исполнения
Купить гаситель гидравлических ударов в Воронеже
Заказать гаситель гидравлических ударов ГУП-200, ГУП-350 по выгодной цене Вы можете в компании «Основа». Мы проводим полный комплекс работ: производство, доставка, монтаж, финальное испытание и последующее техобслуживание.
Оптимальная стоимость – это еще один весомый аргумент в пользу сотрудничества с нашей компанией.
