Грабли механические МГ(Т) предназначены для очистки сточных вод механическим способом от крупнодисперсного мусора. Выгрузка задержанного шлама производится в мусоросборник или транспортирующее устройство.
Технические характеристики
| Параметры | МГ-4Т | МГ-5Т | МГ-6Т | МГ-7Т | МГ-8Т | МГ-9Т | МГ-10Т | МГ-11Т | МГ-12Т |
|
Габаритные размеры канала, мм | |||||||||
| - ширина | 600 | 2000 | 2000 | 800 | 1400 | 1000 | 1000 | 1000 | 1600 |
| - глубина | 800 | 3000 | 2000 | 1400 | 2000 | 1200 | 2000 | 1600 | 2000 |
| Пропускная способность сточных вод, м3/сут | 12 000 – 30 000 | 142 000 – 850 000 | 130 000 – 650 000 | 18 000 – 35 000 | 75 000 – 95 000 | 20 000 – 40 000 | 65 000 – 77 000 | 50 000 – 60 000 | 80 000 – 100 000 |
| Прозоры решетки, мм | 10 ÷ 128 | ||||||||
| Количество граблин, шт | 2 ÷ 4 | ||||||||
| Потребляемая мощность, кВт | 1,1 | ||||||||
| Ширина канала в месте установки граблей, мм | 750 | 2290 | 2290 | 950 | 1570 | 1040 | 1200 | 1200 | 1790 |
| Ширина граблей в месте установки в канале, мм | 708 | 2244 | 2244 | 908 | 1525 | 996 | 1152 | 1152 | 1700 |
| Габаритные размеры, мм | |||||||||
| - длина | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 |
| - ширина | 1138 | 2675 | 2675 | 1338 | 1955 | 1425 | 1580 | 1580 | 2175 |
| - высота | 2945 | 5305 | 4345 | 3595 | 4345 | 3545 | 4345 | 3920 | 4345 |
| Масса, кг, не более | 950 | 2690 | 1951 | 1000 | 1657 | 1320 | 1800 | 1500 | 1870 |
Описание конструкции

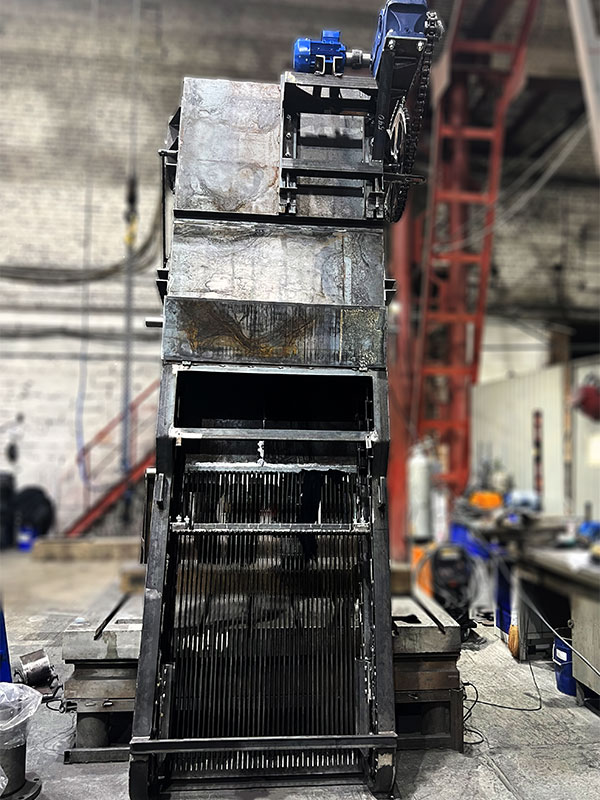

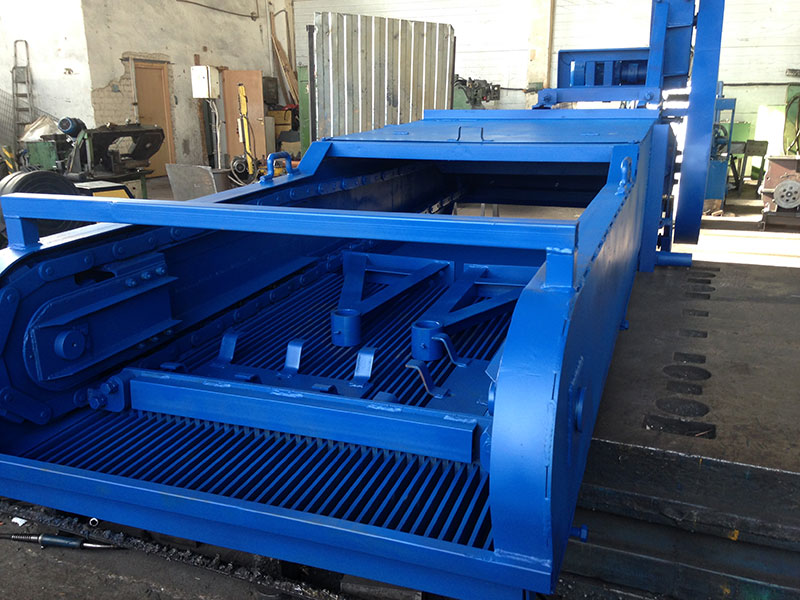

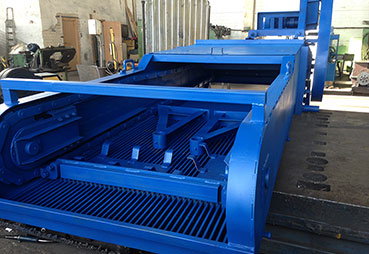

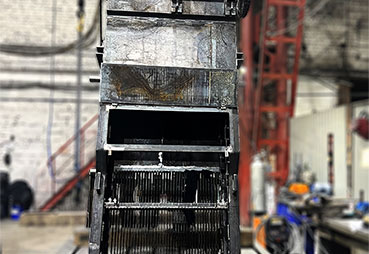

Грабли представляют собой сварную конструкцию прямоугольной форме с бортами, согнутыми из цельного листа сложного профиля либо из сварного металлопроката (уголок, швеллер, лист). Между бортами находится сорозадерживающее полотно, которое набрано из стержней фасонного проката с прямоугольным сечением и с заданным прозором.
Привод граблей состоит из электродвигателя, редуктора, соединительной муфты и цепной передачи, передающей вращение валу.

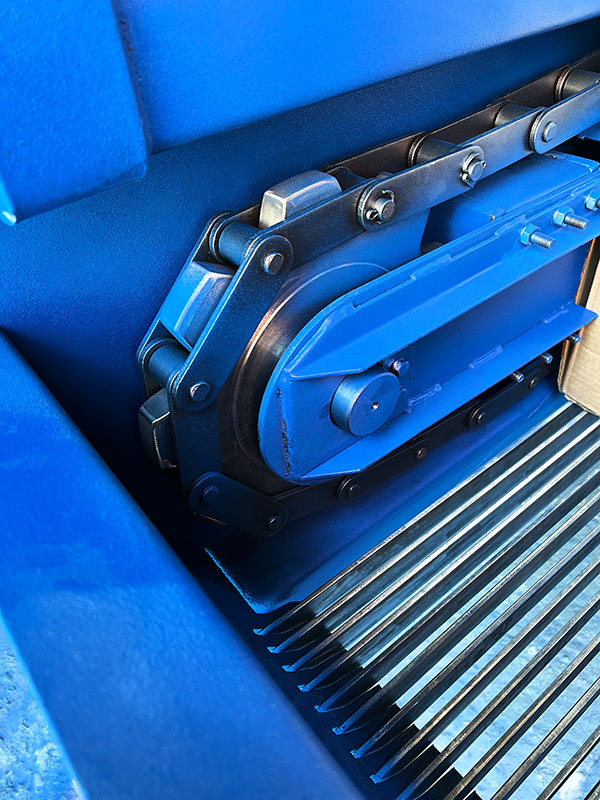

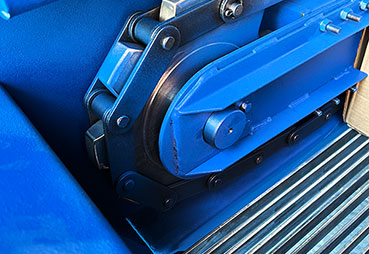

Две бесконечные цепи с закрепленными на них граблинами движутся по установленным на раме направляющим. Передача движения происходит от установленных на валу приводных звездочек, в то время как звездочки в погружной части установления на независимых друг от друга опорах.
В верхней части решетки установлены сбрасыватель и склиз, обеспечивающие удаление отбросов с поверхности граблины.
Сбрасыватель оснащен сменными скребком и направляющими граблины. В сбрасывателе имеются пазы, позволяющие корректировать ширину захвата мусора.
Для направления потока и компенсации неровностей канала решетка оснащена экранами из высокопрочной резиновой ленты. Установка осуществляется посредством крепления на стойки специального телескопического типа.
Описание работы
Поток загрязненных стоков проходит сквозь сорозадерживающее полотно граблей. Посредством желоба и резинотканевых экранов осуществляется направление стоков в сторону рабочей грабельной зоны.Прохождение воды осуществляется между стержнями сорозадерживающего полотна. Задержание примесей происходит на грабельном полотне с последующим удалением посредством граблин.
Благодаря особой форме граблин, а также ряду иных особенностей конструкции сопряжения с ламелями полотна, достигается полное исключение эффекта продавливания отбросов, а также высокоэффективный съем по всей поверхности полотна.
Перемещение отбросов посредством граблины к сбрасывателю осуществляется вдоль рабочей поверхности до упора.
Затем на валовых звездочках выполняется разворот граблины вдоль направления перемещения цепи, сбрасыватель удаляет мусор и возвращается в исходное положение.
Используемый метод ликвидации отбросов дает перманентную очистку функциональной грабельной поверхности от крупных механических примесей, которые поступают вновь.
Варианты исполнения
Изготавливаются модели как под стандартные размеры каналов, так и под любой канал с требуемым прозором индивидуально.
Материал исполнения - конструкционная сталь. Возможно исполнение из нержавеющей стали. Возможен вариант изготовления с мотор-редуктором.
Комплектация шкафом управления по заданию Заказчика.
Особенности и преимущества
Конструкция сороудерживающего полотна не требует поперечных ребер жесткости, что повышает пропускную способность граблей механических по очистке сточных вод.Граблины с легкостью демонтируются для ремонта или замены.
Соединение сбрасываетеля с механизмом натяжения цепи позволяет не корректировать положение относительно граблины при каждом натяжении цепи.
