Назначение
Для предварительной механической очистки поверхностных вод водоочистных станций, а также очистки и доочистки сточных вод очистных сооружений применяются барабанные сетки.
В зависимости от требуемой степени очистки и условий применения барабанные сетки оснащаются сетчатым полотном с ячейками различного размера и дополнительно могут оборудоваться бактерицидными лампами.
Барабанные сетки устанавливают в камерах, снабженных переливной стенкой, которая обеспечивает постоянный уровень воды в камере.
В зависимости от производительности барабанные сетки для очистных сооружений и водоочистных станций изготавливаются различных типоразмеров.
Технические характеристики
| Наименование показателей | Нормы по типоразмерам | |||||
| БСБ1,5н1,9Ц | БСБ1,5к2,8Ц | БСБ1,5кЗ,7Ц | БСБЗх2,8Ц | БСБЗкЗ,7Ц | БСБЗх4,6Ц | |
| БСМ1,5x1,9Ц | БСМ1,5x2,9Ц | БСМ1,5КЗ,7Ц | БСМЗx2,8Ц | БСМЗx3.7Ц | БСМЗx4,6Ц | |
|
Произ-ть,тыс,м3/ч: БСБ: мех. очистка |
0,46 0,55 0,7 |
0,73 0,82 1,1 |
0,96 1,08 1,5 |
1,69 2,03 2,5 |
2,13 2,58 3,3 |
2,8 3,32 4,2 |
|
Размеры ячеек сеток, мм х мм: фильтрующей поддерживающей |
0,5x0,5 2x2 |
0,5x0,5 2x2 |
0,5x0,5 2x2 |
0,5x0,5 2x2 |
0,5x0,5 2x2 |
0,5x0,5 2x2 |
|
Рабочее давление воды в промывном устройстве: МПа кс/см2 |
0,15-0,3 1,5-3 |
0,15-0,3 1,5-3 |
0,15-0,3 1,5-3 |
0,15-0,3 1,5-3 |
0,15-0,3 1,5-3 |
0,15-0,3 1,5-3 |
| Площадь фильтрации, м2 | 3,75 | 5,Б | 7,5 | 13 | 17,5 | 22 |
| Кол-во бактерицидных ламп | 2 | 4 | 5 | 4 | 5 | 6 |
|
Диаметр барабана, мм Длина барабана, мм |
1500 1890 |
1500 2806 |
1500 3720 |
3000 2806 |
3000 3720 |
3000 4636 |
|
Габаритные размеры ш. не более: - длина - ширина - высота |
3500 17D0 2700 |
4365 170D 2700 |
5330 1700 2700 |
4755 3000 4290 |
5490 300D 4290 |
6390 3000 4290 |
| Общая масса, кг, не более | 2050 | 2320 | 2560 | 4240 | 4670 | 5080 |
Барабанные сетки БСМ
Барабанные сетки БСМ – предназначены для предварительной очистки поверхностных вод на водоочистных станциях.
Барабанные сетки БСБ
Сетка барабанная БСБ предназначена для механической очистки сточных вод на станциях аэрации и схемах доочистки перед фильтрами с зернистой загрузкой.
Сетка устанавливается в отапливаемом помещении с температурой воздуха +10º…+25º. Условия эксплуатации изделия должны соответствовать климатическому исполнению «У» по ГОСТ 15150.
Барабанные сетки БСБ оснащены бактерицидными лампами, что предотвращает биологическое обрастание сетки и улучшает санитарные условия проведения профилактических и ремонтных работ.
Описание конструкции

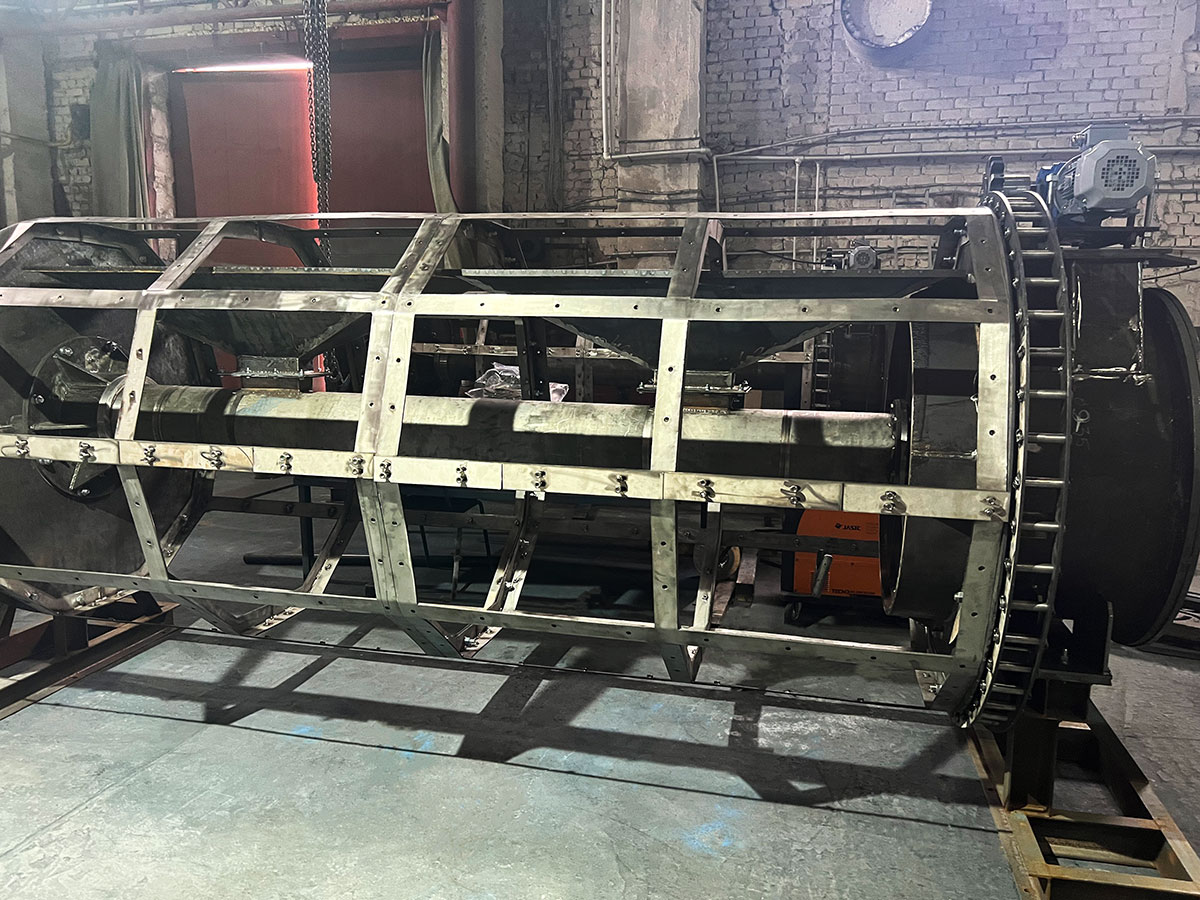

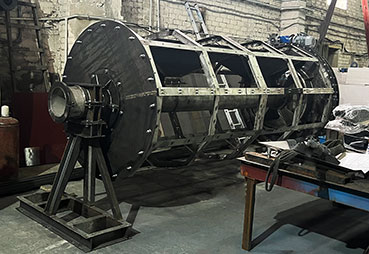

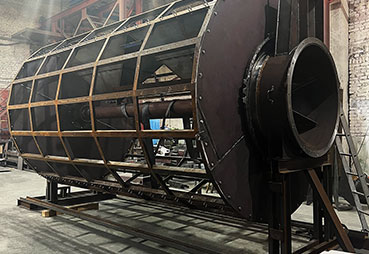

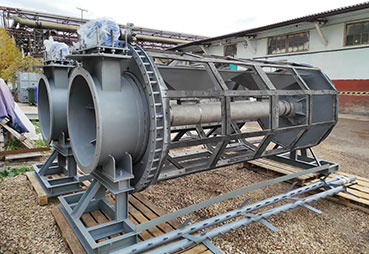

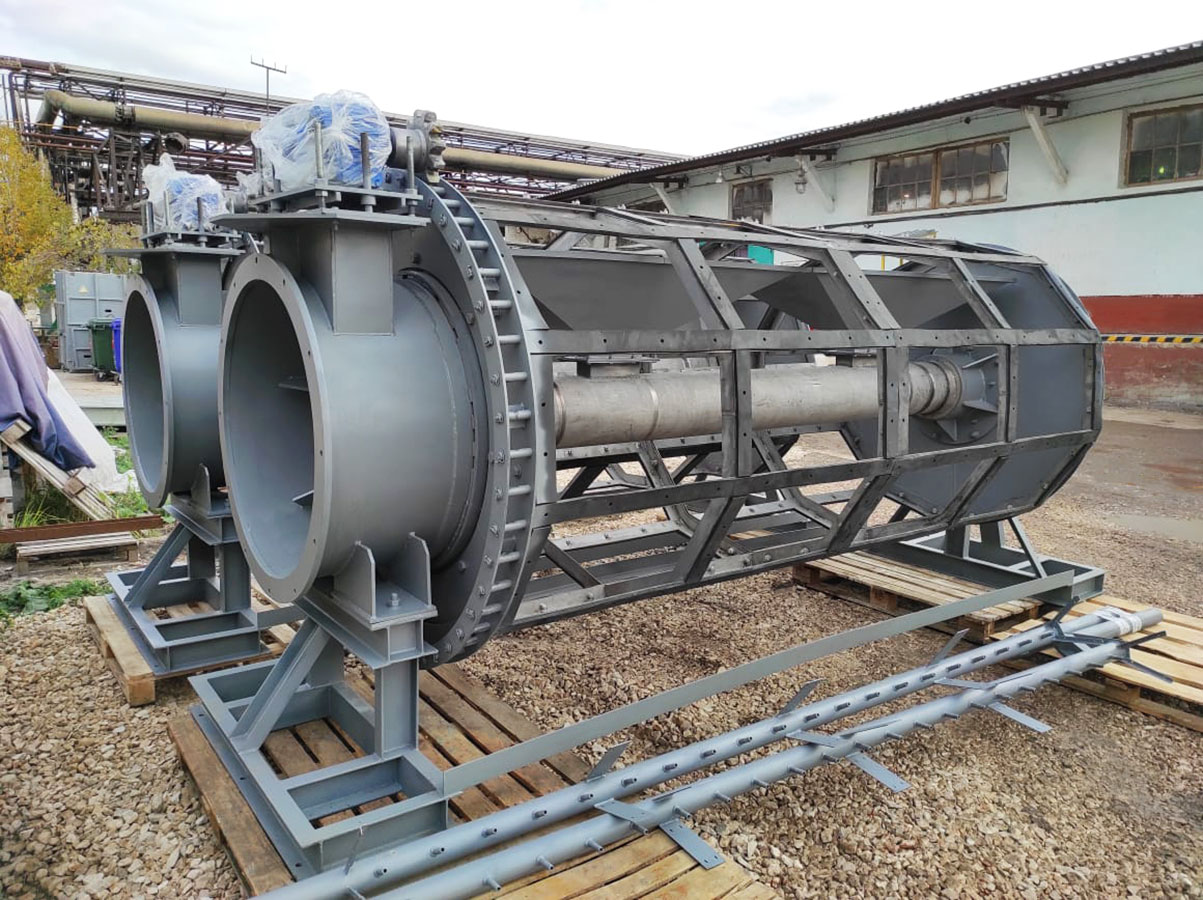

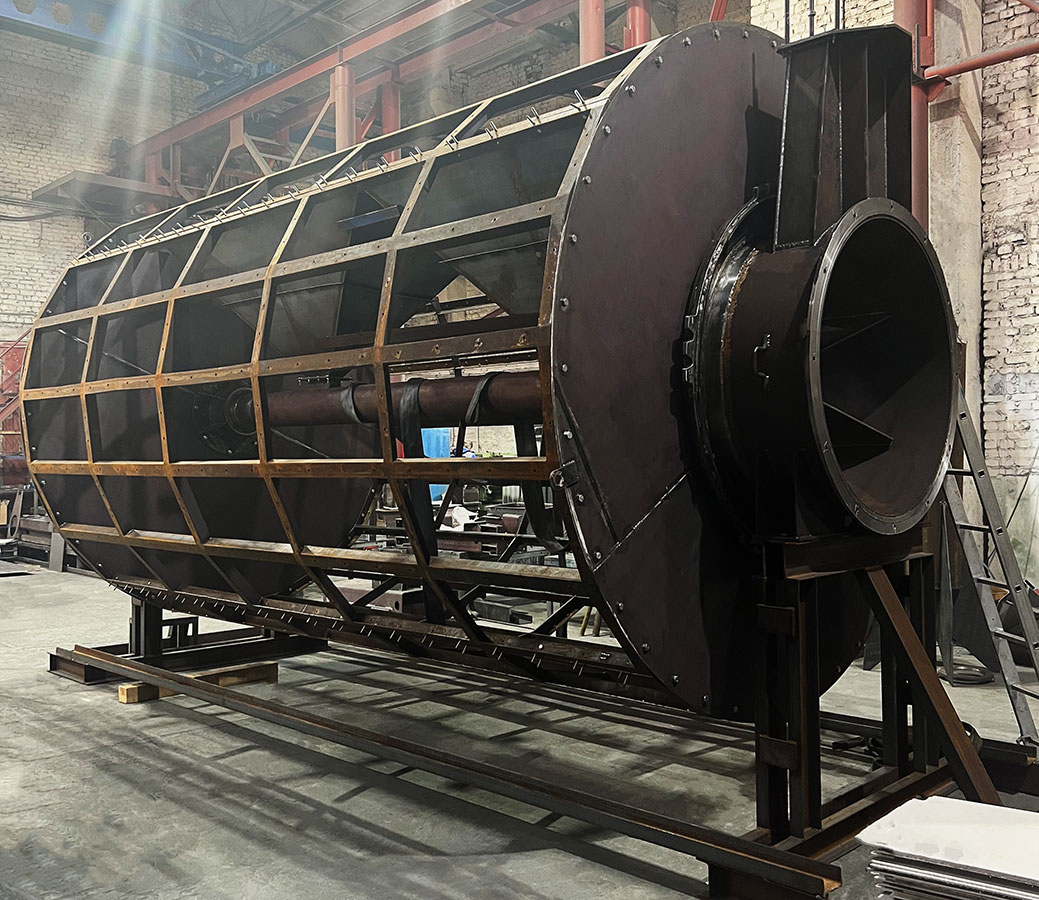

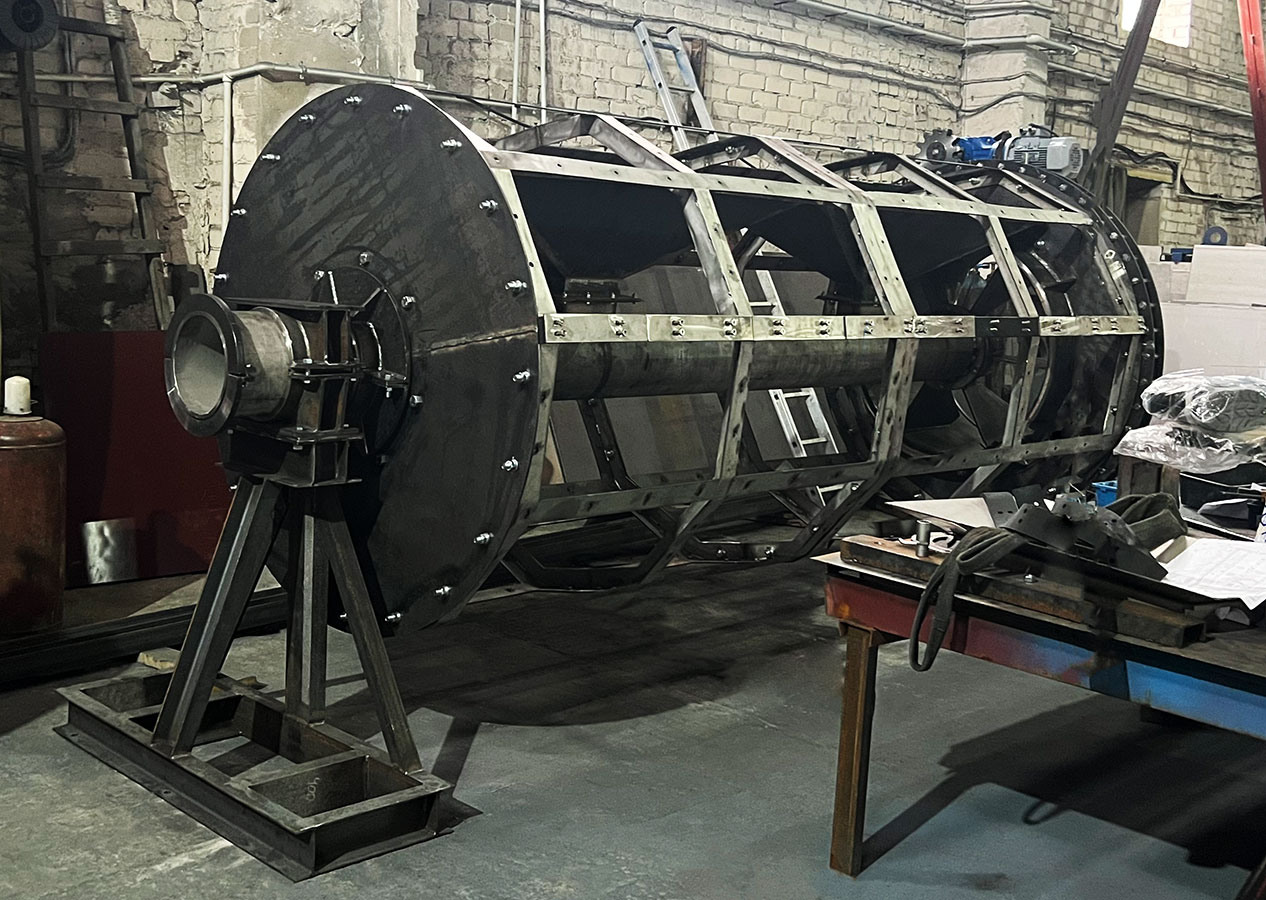

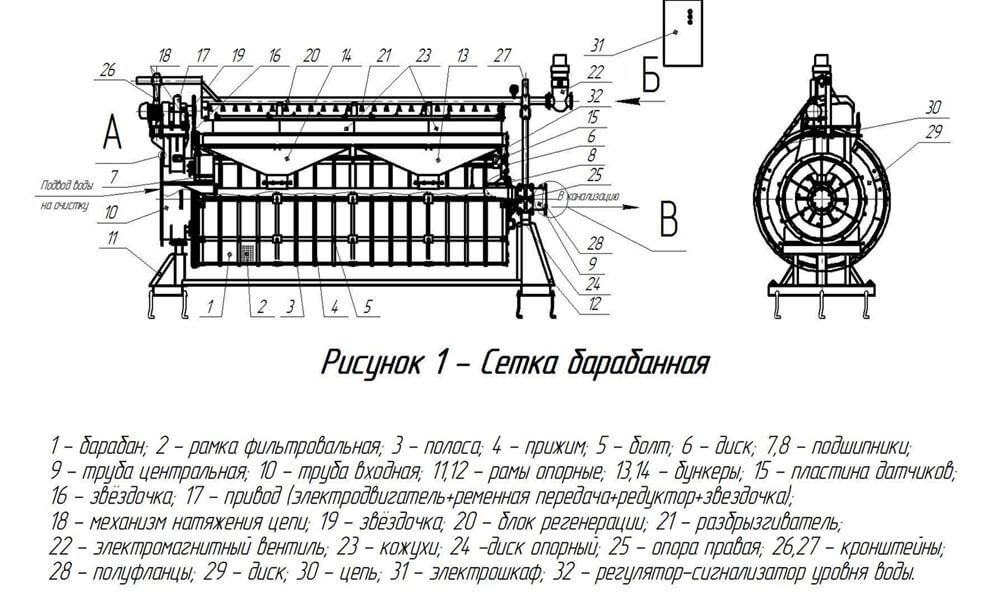

Основной частью барабанной сетки БСБ является барабан 1, с закрепленными на нем рамками 2 с сетчатыми фильтрующими элементами.
Крепление рамок к барабану осуществляется с помощью полос и прижимов 4 болтами 5.

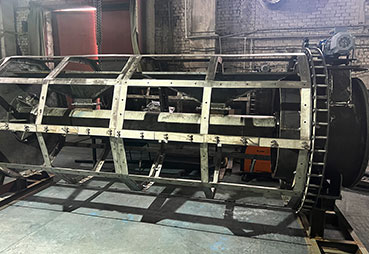

Барабан состоит из 2 секций (для микрофильтров диаметром 1500 мм) и из 4 секций (для микрофильтров диаметром 3000 мм), имеющих разъемы в продольном направлении.
Секции барабана представляют собой сварную конструкцию из швеллеров и уголков.
Наружная поверхность секций барабана оклеена губчатой резиной, что обеспечивает плотное прилегание рамок к поверхности барабана и исключает проход воды мимо сетчатых элементов.

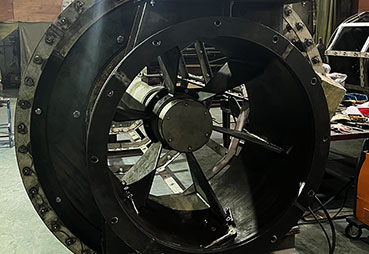

К торцевым поверхностям барабана крепятся: звездочка 16, диск 29, диск 6, в центральных отверстиях, которых установлены подшипники скольжения 7, 8. Опорами подшипников скольжения являются центральная труба 9, и входная труба 10.
Опоры подшипников установлены на рамах 11 и 12, которые имеют отверстия для крепления их к фундаменту.
В центральной трубе имеются отверстия прямоугольной формы. К фланцам трубы над отверстиями крепятся бункеры 13, 14.

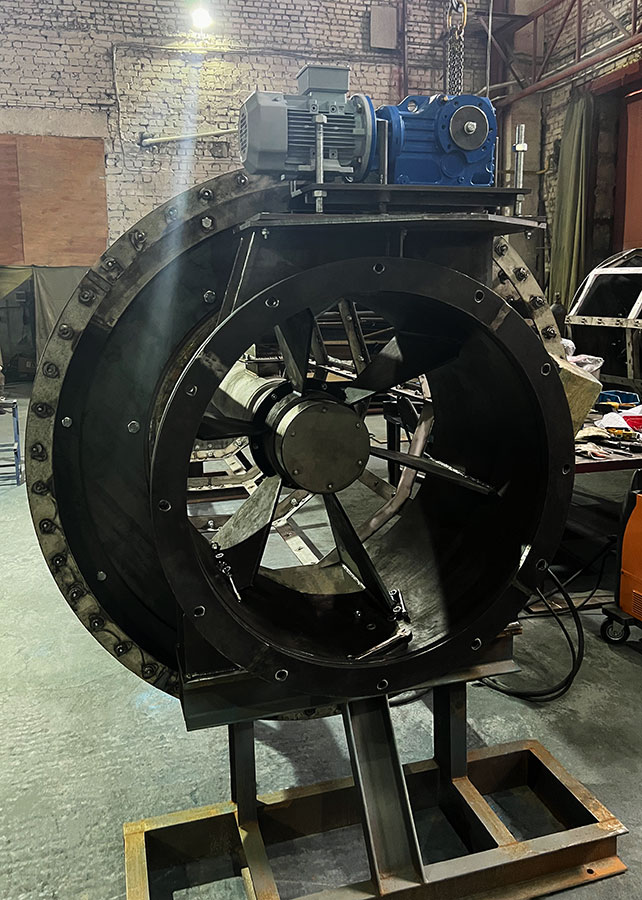

Вращение барабана осуществляется от привода 17, который состоит из электродвигателя, редуктора и цепной передачи. Звездочка 19 цепной передачи закреплена на тихоходном валу редуктора. Над барабаном укреплен блок регенерации 20, в котором установлены бактерицидные лампы.
Количество бактерицидных ламп зависит от типоразмера микрофильтра. Промывное устройство представляет собой трубу с закрепленными на ней разбрызгивателями 21 и электромагнитным вентилем 22 (если установлен).
Описание работы
Принцип действия барабанной сетки состоит в следующем: обрабатываемая вода непрерывно поступает через входную трубу в барабан, фильтруется через сетчатые фильтрующие элементы и поступает в камеру, откуда через водослив попадает в канал, отводящий воду на последующие сооружения.
При прохождении воды через сетчатые фильтрующие элементы на внутренней поверхности сетки осаждаются задержанные вещества, фильтрующая способность сетки уменьшается, и уровень воды в барабане повышается.
Промывка фильтрующих элементов барабанной сетки производится во время вращения барабана.
Струями воды из разбрызгивателей промывного устройства загрязнения смываются с фильтрующих элементов, находящихся в верхнем положении. Далее загрязнения попадают в бункеры и по центральной трубе сбрасываются в канализацию.
Поверхность барабана облучается с помощью бактерицидных ламп, что предотвращает биологическое обрастание сетки и улучшает санитарные условия проведения профилактических и ремонтных работ.
Варианты исполнения
Сетки барабанные БСБ, БСМ могут изготавливаться полностью из нержавеющей стали, полностью из конструкционной стали, комбинированно из нержавеющей и конструкционной стали.
По заданию заказчика возможна комплектация сеток барабанных БСБ и БСМ системой управления, в том числе работающих с настраиваемым временным интервалом.
