Гидроэлеватор ГЭ

Гидроэлеватор ГЭ предназначен для удаления осадка из водоприемных камер, песколовок и нефтеловушек.

Технические характеристики:

Наименование параметра Ед. измерения ГЭ (dc=30, dp=55) ГЭ (dc=40, dp=80)
Количество перекачиваемой пульпы, Q0 л/с 22÷56 46÷100
Напор, создаваемый ГЭ на выходе, после диффузора, H м 25÷5 18÷5
Расход рабочей жидкости, Q1 л/с 15÷22 26÷38
Напор рабочей жидкости перед соплом, Нс м 25÷57 24÷51
Производительность ГЭ по осадку, Q2 л/с 8÷35 20÷65
Высота гидроэлеватора, Н мм 1570 1575
Расстояние между фланцами, h мм 270 275
Диаметр отверстия сопла, dc мм 30 40
Диаметр камеры смешения, dp мм 55 80
Расстояние от сопла до камеры смешения, I мм 55 80
Длина камеры смешения, Ik мм 330 480
Длина диффузора, Iд мм 670 500
Масса кг 65 67

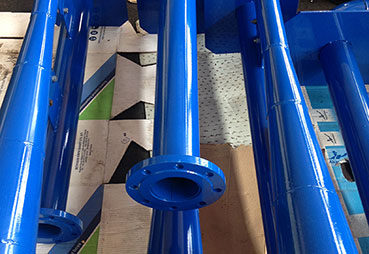

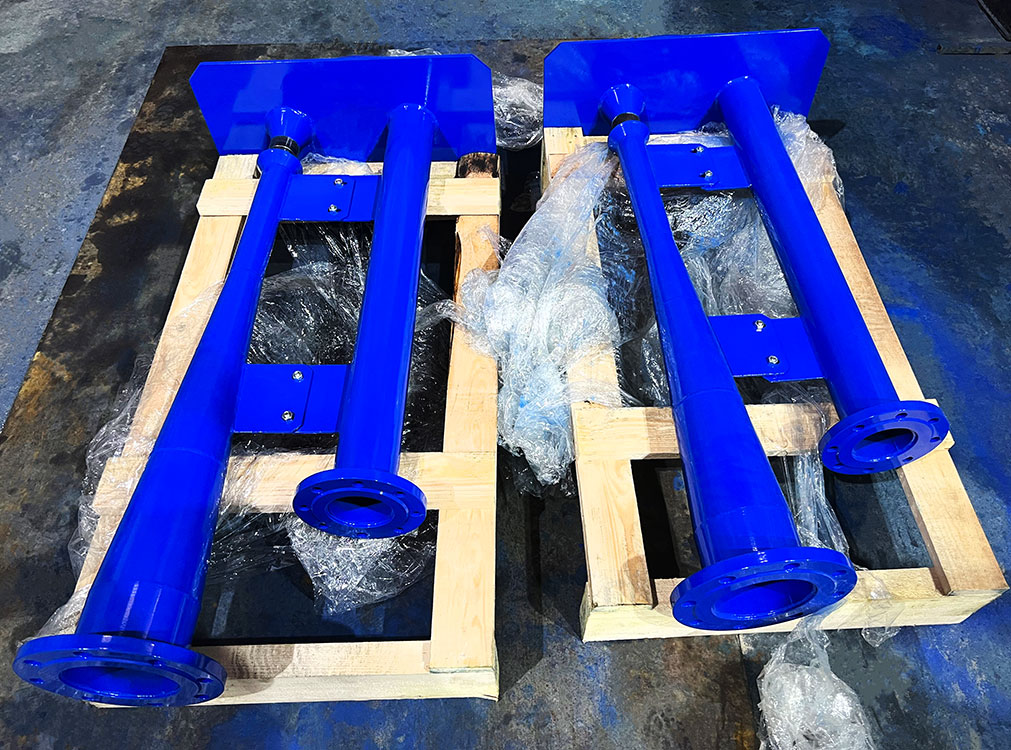

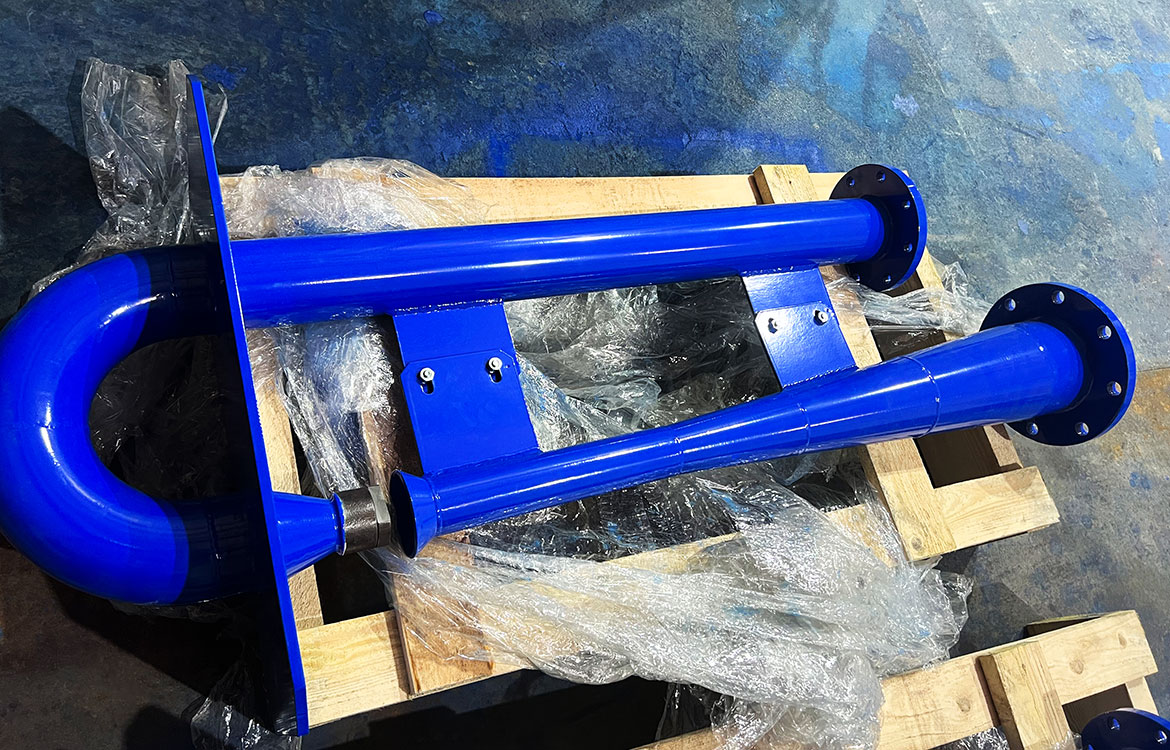

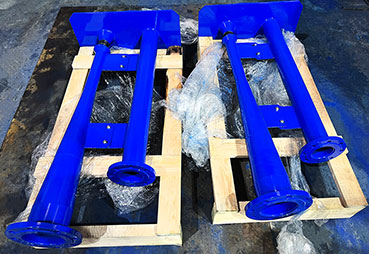

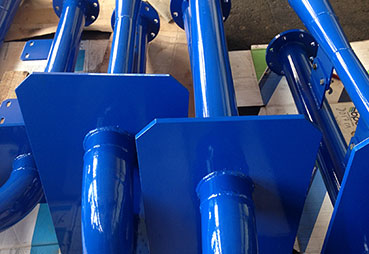

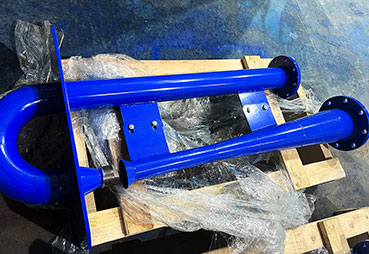

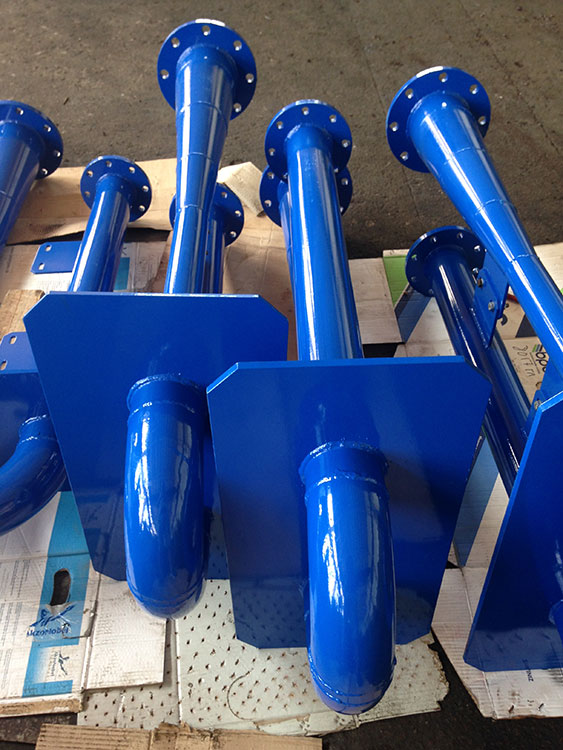

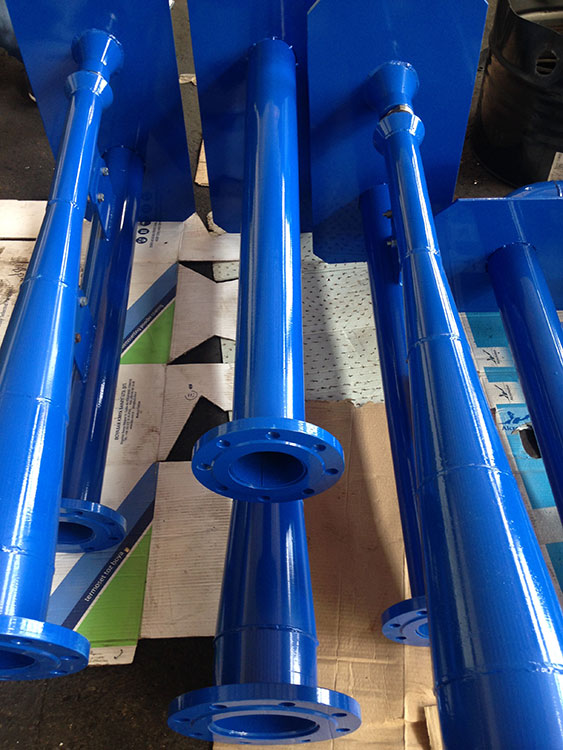

Описание конструкции

ГЭ представляет собой струйный аппарат, преобразующий кинетическую энергию потока рабочей жидкости, истекающей из сопла в энергию динамического напора смешанного потока, состоящего из рабочей и перекачиваемой жидкости, образующих пульпу.

Рабочая жидкость подается в ГЭ по напорному трубопроводу.

ГЭ опорной плитой свободно устанавливаются на бетонной опоре водоприемных камер, песколовок или нефтеловушек и своими фланцами крепятся к фланцам труб для подвода рабочей жидкости и отвода пульпы.

Описание работы

Гидроэлеватор работает по закону Бернулли, который основан на подъеме осадка за счет энергии струи жидкости, т.е. передаче энергии от одной среды, движущейся с большей скоростью, к другой.

Жидкость из сопла подается с большой скоростью в камеру смешения, где она смешивается с пульпой и попадает в диффузор. За счет роста давления жидкость подается дальше по трубопроводу, несмотря на снижение потока.

Варианты исполнения

Возможно изготовление как из конструкционной стали, так и из нержавеющей стали.

Особенности и преимущества

По желанию заказчика выполняются работы по доставке, сборке, установке, пусконаладке и шефмонтажу поставляемого оборудования.
